Descripción

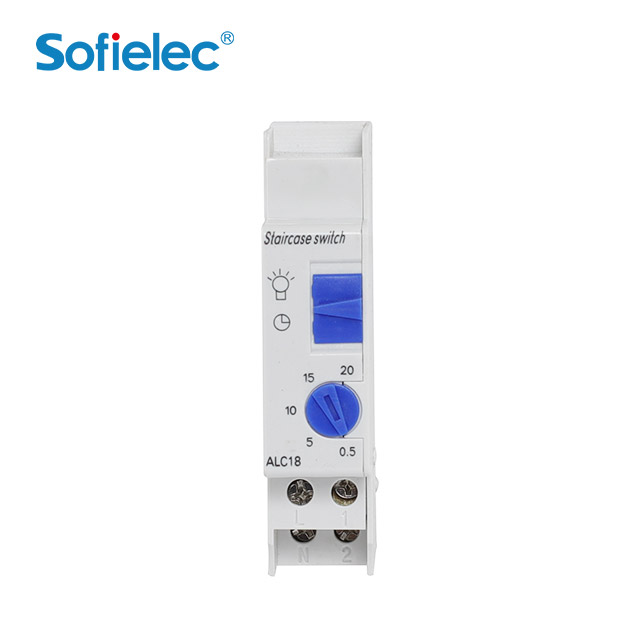

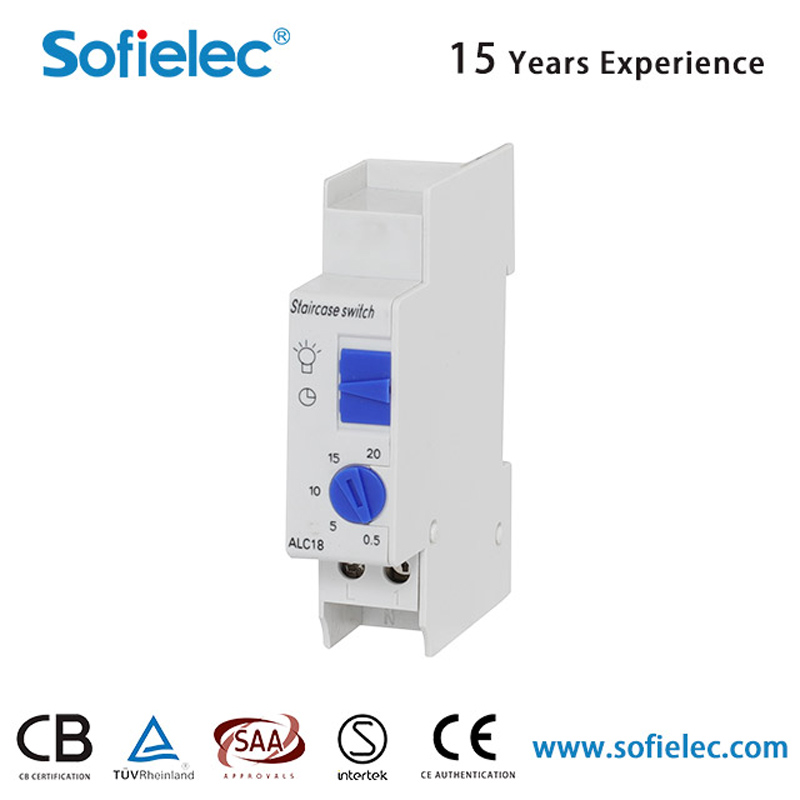

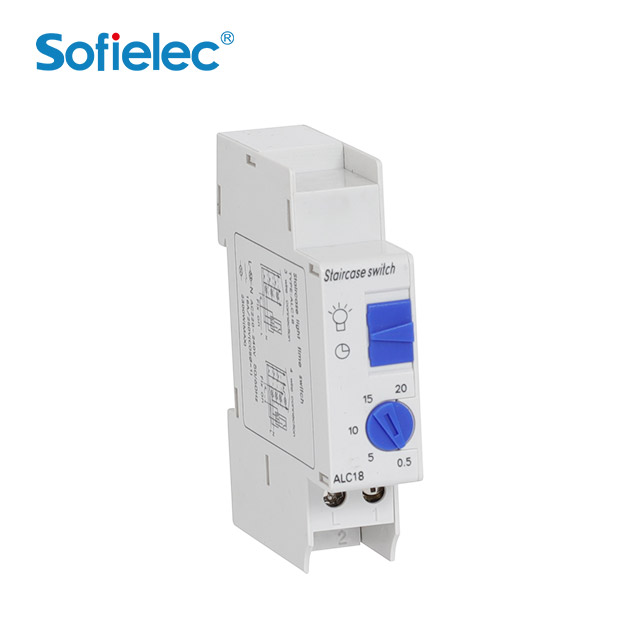

Interruptor horario de escalera con riel DIN |
Interruptor de palanca para luz permanente |
Control de interruptor pulsador externo |
Periodo de cuenta regresiva: 30 s~20 m |
0~20 m: +/- 150 s |
0~30 s: +/- 3 s |
Terminales de tornillo |
ALC18E: Entrada con protección electrónica contra sobrecargas Lámpara incandescente conectada en paralelo |
Carga de lámpara incandescente: 150 mA máx. |
Aplicaciones: Escaleras, Pasillos, Vestíbulo |
Datos técnicos
Tipo | ALC18/ALC18E |
Voltaje de funcionamiento | 230 V CA |
Frecuencia | 50 Hz |
Ancho | 1 módulos |
Tipo de instalación | Riel DIN |
Carga de lámpara incandescente | NC/150 mA |
Rango de ajuste de tiempo | 0,5-20 minutos |
Cantidad terminal | 4 |
Conductores de 1/2 vía | Automático |
Salida de conmutación | Libre de potencial e independiente de la fase |
Método de conexión del terminal | Terminales de tornillo |
Carga de lámpara incandescente/halógena 230 V | 2300 W |
Circuito de adelanto y atraso de carga de lámpara fluorescente (convencional) | 2300 W |
Carga de lámpara fluorescente (convencional) | 400 VA 42 uF |
Lámparas de bajo consumo | 90 W |
Lámpara LED < 2 W | 20 W |
Lámpara LED de 2 a 8 W | 55 W |
Lámpara LED > 8 W | 70 W |
Carga de lámpara fluorescente (balasto electrónico) | 350 W |
Capacidad de conmutación | 10 A (a 230 V CA cos φ = 0,6), 16 A (a 230 V CA cos φ = 1) |
Potencia consumida | 4VA |
Aprobación de la prueba | CE |
Tipo de protección | IP20 |
Clase de protección | II según EN 60 730-1 |
Material de carcasa y aislamiento | Termoplástico autoextinguible y resistente a altas temperaturas. |
Temperatura de trabajo | -10 ~ +50 °C (sin formación de hielo) |
Humedad ambiental | 35~0,85 HR |

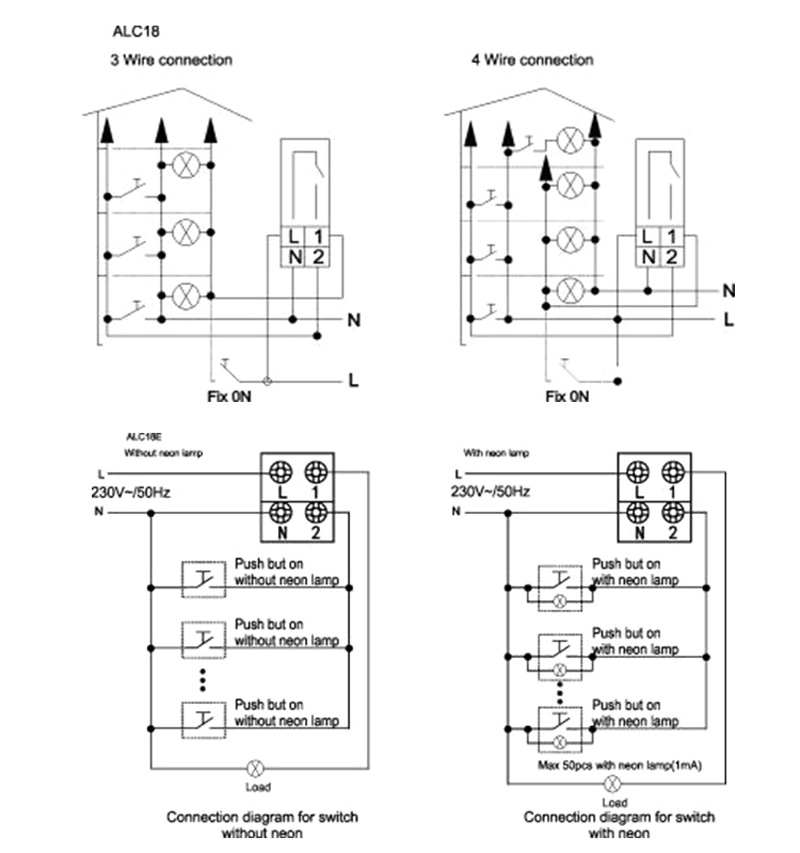

Ejemplo de conexión

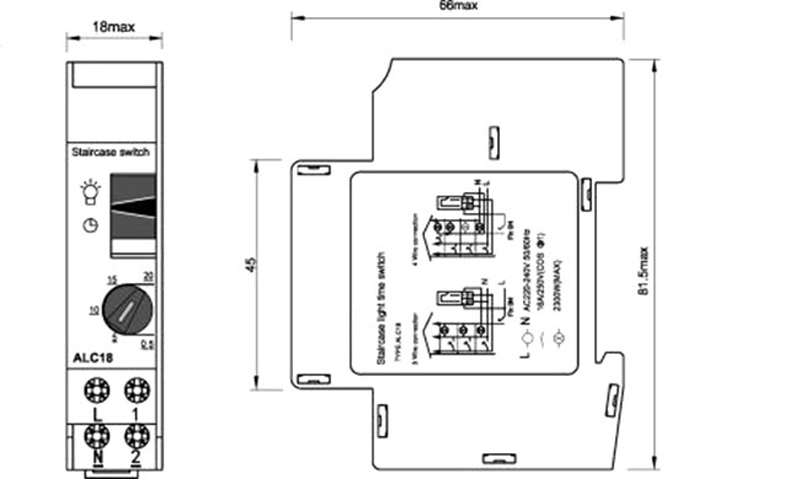

Dibujos a escala
