| Categorías | Interruptor de tiempo |
| Modelo | ATS16 |
| Configuración de contactos | 1NO (SPST-NO) |
| Corriente nominal/Corriente máxima de pico | 16A |
| Tensión nominal/Tensión máxima de conmutación | 230 V CA |
| Carga nominal AC1 | 3700 VA |
| Carga nominal Ac15 (230 V CA) | 750 VA |
| Carga mínima de conmutación mW (V/mA) | 1000(10/10) |
| Material de contacto estándar | AgSnO2 |
| Tensión nominal (UN) | 230 V CA (50/60 Hz) |
| Potencia nominal | 3 VA/1,2 W |
| Ajuste de retardo | 0..20 minutos |
| Duración máxima del impulso | continuo |
| Rango de temperatura ambiente | -10~+60 |
Función
Gama de temporizadores electrónicos para escaleras
● 18 mm de ancho
● Ajuste de tiempo de 30 segundos a 20 minutos
● Conmutación de carga por "cruce por cero"
● "Desactivar la alerta temprana"
● Adecuado para sistemas de 3 o 4 cables, con reconocimiento automático.
● Indicadores de estado LED
● Material de contacto libre de cadmio
● Se puede utilizar con pulsadores iluminados
● "Hoja + cruz": se pueden usar destornilladores de hoja plana y de cruz para ajustar el selector de funciones y el recortador de sincronización.
● Clip de montaje en riel de 35 mm
● 6 funciones
SC=Relé de escalera
SW=Relé de escalera con alerta temprana
TR=Relé de paso de temporización
TW=Relé de paso de temporización con alerta temprana
SR=Relé de paso
Luz encendida
Fecha técnica
| Especificación de contacto | |
| Configuración de contactos | 1NO (SPST-NO) |
| Corriente nominal/Corriente máxima de pico | 16A |
| Tensión nominal/Tensión máxima de conmutación | 230 V CA |
| Carga nominal ACI | 3700 VA |
| Carga nominal Acl5 (230 V CA) | 750 VA |
| Clasificación nominal de la lámpara: 230 V incandescente halógena | 3000 W |
| tubos fluorescentes con balasto electrónico | 1500 W |
| tubos fluorescentes con balasto electromecánico | 1000W |
| Lámpara fluorescente compacta | 600 W |
| LED de 230 V | 600 W |
| Halógena de baja tensión o LED con balasto electrónico | 600 W |
| Halógena de baja tensión o LED con balasto electromecánico | 1500 W |
| Carga mínima de conmutación mW (V/mA) | 1000(20/20) |
| Material de contacto estándar | AgsnO2 |
| Especificación de suministro | |
| Tensión nominal (UN) | 230 V CA (50/60 Hz) |
| Potencia nominal | 3 VA/1,2 W |
| Rango de funcionamiento CA (50 H2) | (0,8...1,1 ) ONU |
| Datos técnicos | |
| Vida eléctrica a carga nominal en ciclos AC1 | 1×10 |
| Ajuste de retardo | 0.5..20 minutos |
| Número máximo de pulsadores iluminados (≤1 mA) | 30 |
| Duración máxima del impulso | continuo |
| Rango de temperatura ambiente | -10~+60 |

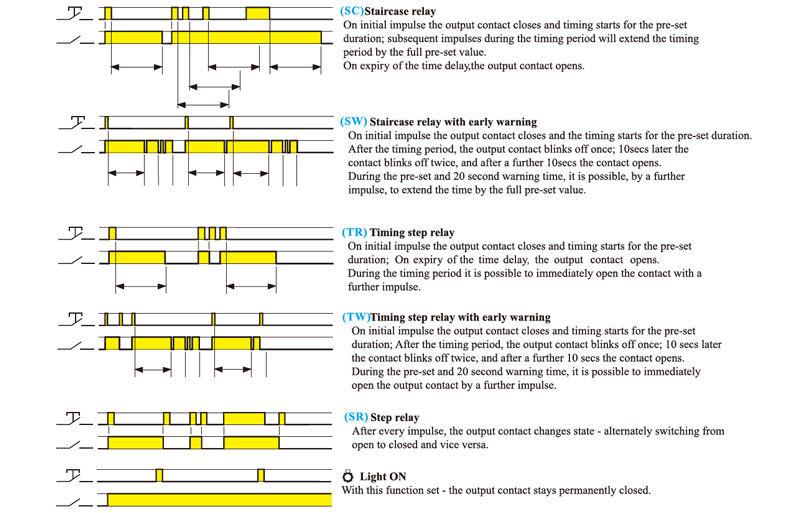

Funciones
Dimensiones

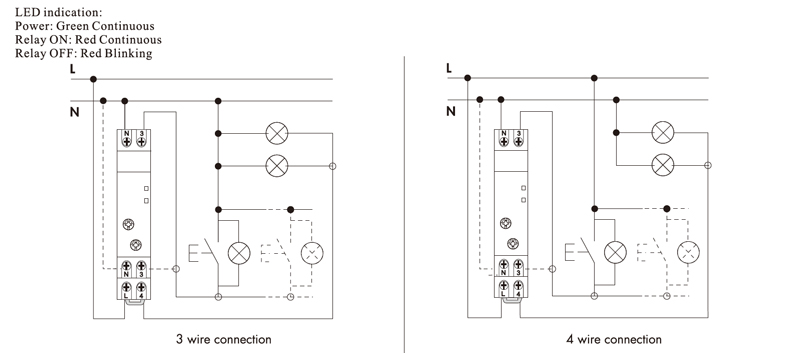

Diagramas de cableado
