| Categorías | Relé de control de voltaje |
| Tensión de alimentación nominal | CA 220 V. CA 230 V. CA 240 V. CA 380 V. CA 400 V. CA 415 V |
| Frecuencia de suministro nominal | 50 Hz/60 Hz |
| Rango de umbral de sobretensión | (1,05~1,30)xUe |
| Rango de umbral de subtensión | (0,70~0,95)xUe |
| Rango de umbral de desequilibrio | 5% ~ 15% |
| Rango de retardo de acción | 0,1 s~10 s |
| Fallo de fase y secuencia de fases | ≤1 s |
| Error de medición de voltaje | ≤1% |
| Tensión de aislamiento nominal | 415 V |
| Capacidad de configuración de contactos (A) | 10A |
Función
Aplicaciones
Se utiliza en unidades de aire acondicionado, salas de máquinas de ascensores, bombas, ventiladores y otras aplicaciones de control de motores, como protección contra sobretensión, subtensión, fallo de fase, secuencia de fase y desequilibrio de fase . En caso de anomalía en el suministro eléctrico, se debe desconectar para proteger el equipo.
Características
Microprocesador integrado, medición de verdadero valor eficaz (RMS), precisión de medición ≤1 %. 50/60 Hz universal, ajuste mediante perilla, indicador LED que muestra el estado de funcionamiento. Con protección contra fallos de fase N, montaje en riel DIN.
| Tensión de alimentación nominal | CA 220 V, CA 230 V, CA 240 V, CA 380 V, CA 400 V, CA 415 V |
| Frecuencia de suministro nominal | 50 Hz/60 Hz |
| Rango de umbral de sobretensión | (1,05~1,30)xUe |
| Rango de umbral de subtensión | (0,70~0,95)xUe |
| Rango de umbral de desequilibrio | 5% ~ 15% |
| Rango de retardo de acción | 0,1 s~10 s |
| Fallo de fase y secuencia de fases | ≤1 s |
| Error de medición de voltaje | ≤1% (rango de configuración completo) |
| Error de retraso | ±10%+0,1 s |
| Precisión de la posición de Konb | Valor de escala del 1% |
| Tensión de aislamiento nominal | 415 V |
| Capacidad de configuración de contactos (A) | 10A |
| Clase de IP | IP20 |
| Clase de plución | III |
| Vida eléctrica | 10 5 |
| Vida mecánica | 10 6 |
| Altitud | ≤2000 m |
| Humedad relativa admisible | ≤50% (40°C) (sin condensación) |
| Categoría de uso | AC-15 |
| Tipo de protector de cortocircuito | RT36-00 5A |
| Capacidad de contacto | Ue/le: 240 V/1,5 A, 415 V/0,95 A |
| Tipo de salida | 1 C/O |
| Estándar de riel DIN | Ancho: 35 mm (IEC/EN60715) |

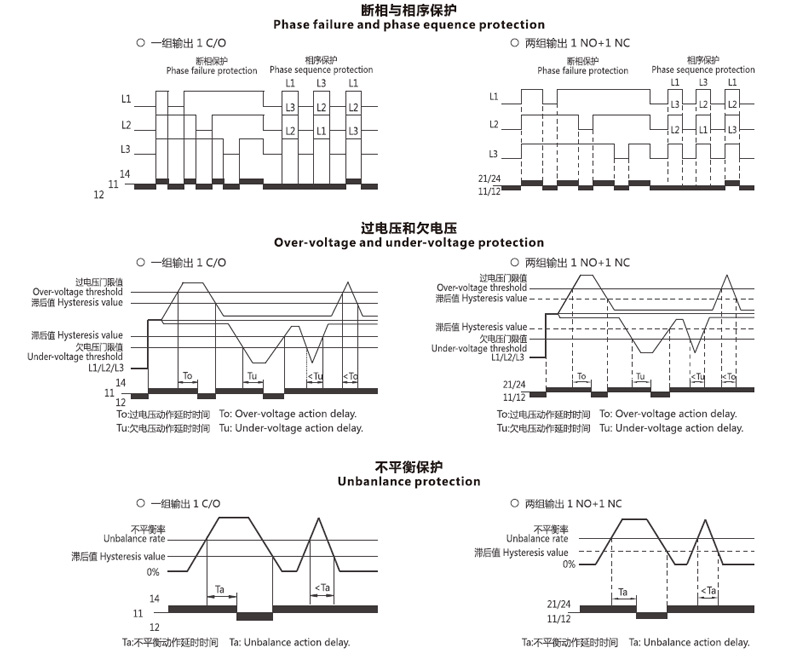

Diagrama de funciones

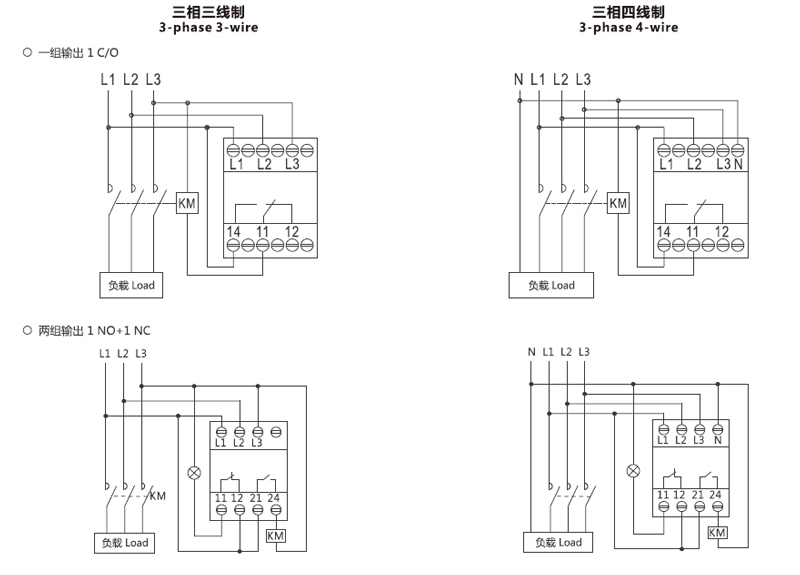

Diagrama de cableado

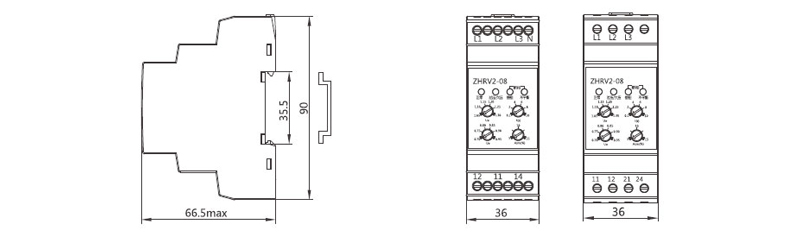

Dimensiones
