Relé de control de voltaje ZHRV2-04

Aplicaciones

Se utiliza en unidades de aire acondicionado, salas de máquinas de ascensores, bombas, ventiladores y otras aplicaciones de control de motores, como protección contra sobretensión, subtensión, fallo de fase, secuencia de fase y desequilibrio de fase. En caso de anomalía en el suministro eléctrico, se debe desconectar para proteger el equipo.

Características

Microprocesador incorporado, medición de verdadero valor eficaz, precisión de medición de voltaje <1%。Frecuencia de medición 45Hz ~ 65Hz ajuste del botón, voltaje de la pantalla LCD y la información de falla se pueden activar o desactivar. Verifique el valor del voltaje de fase con el botón, con protección contra falla de fase N, montaje en riel DIN.

Tensión de alimentación nominal	(trifásico, 3 cables): CA 200 V ~ 500 V (trifásico, 4 cables): CA 125 V ~ 300 V
Frecuencia de suministro nominal	50/60 Hz
Error de medición de voltaje	≤1% (rango de configuración completo)
Error de retraso	±10%+0,1 s
Precisión de la medición	1%, valor eficaz
Fallo de fase y secuencia de fases	≤0,2 s
Tensión de aislamiento nominal	415 V
Capacidad de configuración de contacto (A)	10A
Clase de IP	IP20
Clase de plución	III
Vida eléctrica	10 5
Vida mecánica	10 6
Altitud	≤2000 m
Humedad relativa admisible	≤50% (40°C) (sin condensación)
Categoría de uso	AC-15
Tipo de protector de cortocircuito	RT36-00 5A
Estándar de riel DIN	Ue/Ie: 250 V/1,5 A, 415 V/0,95 A
Tipo de salida	1 C/O
Estándar de riel DIN	(宽度) 35 mm (IEC/EN60715)

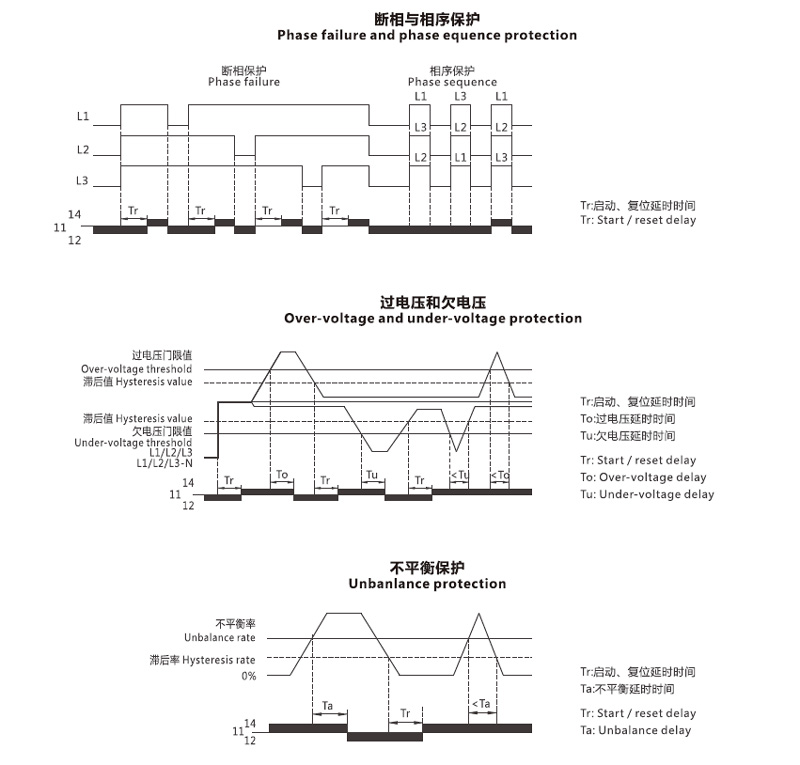

Diagrama de funciones

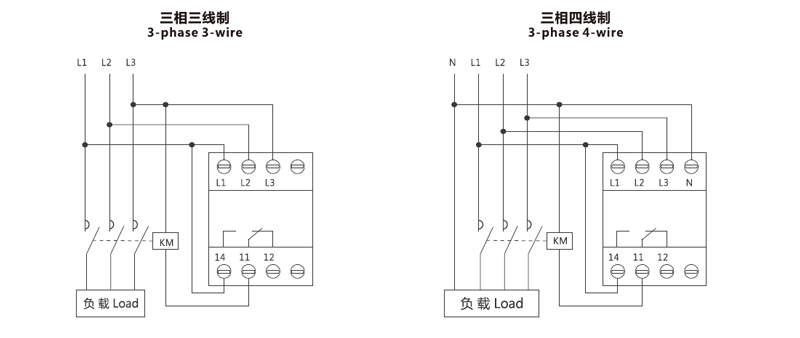

Diagrama de cableado

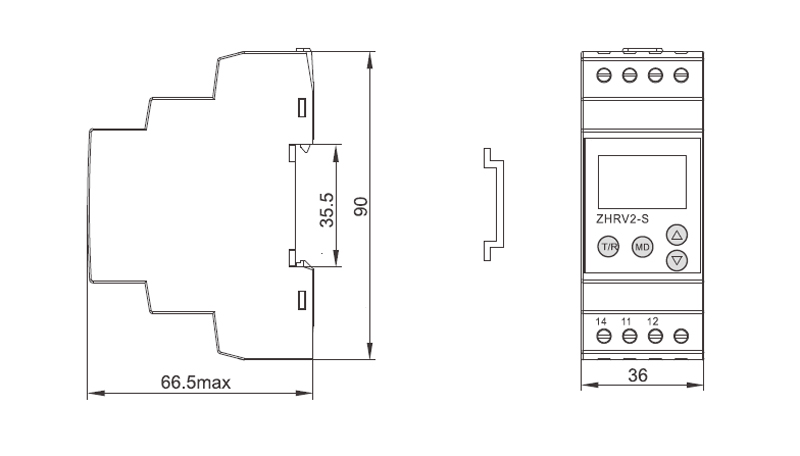

Dimensiones
