Función
Categorías | Relé de control de voltaje |
Tensión de alimentación nominal | CA 220 V |
Frecuencia de suministro nominal | 50 Hz/60 Hz |
Valor de acción de sobretensión | 265 V |
Valor de acción de subtensión | 175 V |
Rango de retardo de acción | 0,1 s |
Error de medición de voltaje | ≤1% |
Tensión de aislamiento nominal | 415 V |
Clase de IP | IP20 |
Error de retraso | ±10%+0,1 s |
Precisión del ajuste de la perilla | ±1 V |
Aplicaciones
Se utiliza en unidades de aire acondicionado, salas de máquinas de ascensores, bombas, ventiladores y otras aplicaciones de control de motores, como protección contra sobretensión, subtensión, fallo de fase, secuencia de fase y desequilibrio de fase. En caso de anomalía en el suministro eléctrico, se debe desconectar para proteger el equipo.
Características
Microprocesador integrado, medición de verdadero valor eficaz (RMS), precisión de medición ≤1 %. Ajuste de perilla, indicador LED que muestra el estado de funcionamiento. Utilice un relé de enclavamiento magnético para lograr productos de bajo consumo. Montaje en riel DIN.
| Tensión de alimentación nominal | CA 220 V | ||
| Frecuencia de suministro nominal | 50/60 Hz | ||
| Capacidad de configuración de contactos (A) | 32A, 40A, 63A, 80A resistivos | ||
| Potencia máxima de carga | 7 kVA (40 A), 13 kVA (63 A), 17 kVA (80 A) | ||
| Valor de acción de sobretensión | 36G:265V 36T:225~265V (ajuste de perilla) | ||
| Valor de reinicio por sobretensión | 36G:257V 36T*(97%) Valor de acción de sobretensión*(97%) | ||
| Valor de acción de subtensión | 36G: 175 V 36T: 165 ~ 215 V (ajuste de perilla) | ||
| Valor de reinicio por subtensión | 36G:180V 36T: *(103%) Valor de acción de bajo voltaje*(103%) | ||
| Retraso de acción | 36G: 0,1 s 36T: 0,1 s ~ 10 s (ajuste de la perilla) | ||
| Retardo de encendido | 36G: 2 s 36T: 0,3 s ~ 30 s (ajuste de la perilla) | ||
| Retraso de reinicio | 36G: 1 s 36T: 0,3 s ~ 30 s (ajuste de la perilla) | ||
| Error de medición de voltaje | ≤1% | ||
| Error de retraso | ±10%+0,1 s | ||
| Precisión del ajuste de la perilla | ±1 V | ||
| Tensión de aislamiento nominal | 415 V | ||
| Clase de IP | IP20 | ||
| Clase de plución | III | ||
| Vida eléctrica | 10 5 | ||
| Vida mecánica | 10 6 | ||
| Altitud | ≤2000 m | ||
| Humedad relativa admisible | ≤50% (40°C) (sin condensación) | ||
| Estándar de riel DIN | Ancho 35 mm (IEC/EN60715) | ||

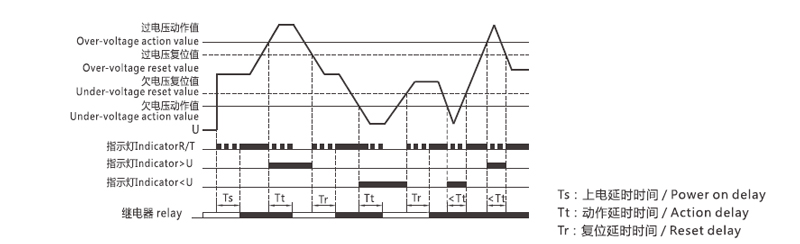

Diagrama de funciones

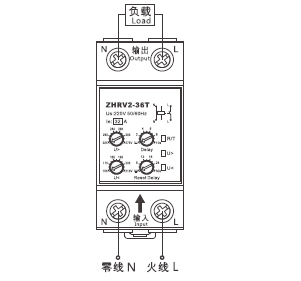

Diagrama de cableado

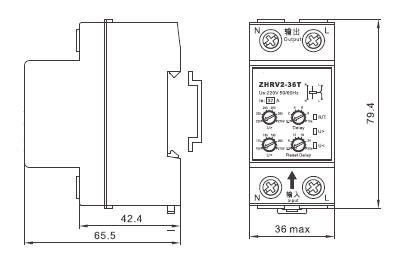

Dimensiones
