| Categorías | Relé de control de voltaje |
| Tensión de alimentación nominal | CA 220 V |
| Frecuencia de suministro nominal | 50 Hz/60 Hz |
| Acción de sobretensión | 0,1 s |
| Acción de subtensión | 5 V |
| Error de medición de voltaje | ≤1% |
| Tensión de aislamiento nominal | 415 V |
| precisión de la medición | 1% |
| Clase de IP | IP20 |
| Error de retraso | ±10%+0,1 s |
| Altitud | ≤2000 m |
Función
Aplicaciones
Se utiliza en unidades de aire acondicionado, salas de máquinas de ascensores, bombas, ventiladores y otras aplicaciones de control de motores, como protección contra sobretensión, subtensión, fallo de fase, secuencia de fase y desequilibrio de fase. En caso de anomalía en el suministro eléctrico, se debe desconectar para proteger el equipo.
Características
Microprocesador integrado, medición de verdadero valor eficaz (RMS), precisión de medición ≤1 %. Ajuste de perilla, indicador LED que muestra el estado de funcionamiento. Utilice un relé de enclavamiento magnético para lograr productos de bajo consumo. Montaje en riel DIN.
| Tensión de alimentación nominal | CA 220 V | ||
| Rango de voltaje de funcionamiento | CA 100 V ~ 400 V | ||
| Frecuencia de suministro nominal | 50 Hz/60 Hz | ||
| Acción de sobretensión | 220-230-240-380-400-415-440-460 (M) | ||
| Acción de subtensión | 120 V | ||
| Valor de histéresis de voltaje | 5 V | ||
| Error de medición de voltaje | ≤1% (El rango de ajuste) | ||
| Error de retraso | ±10%+0,1 s | ||
| precisión de la medición | 1% RMS | ||
| Tensión de aislamiento nominal | 415 V | ||
| Tipo de protector de cortocircuito y clasificación máxima | NT00-6A | ||
| Clase de IP | IP20 | ||
| Clase de plución | III | ||
| Vida eléctrica | 10 5 | ||
| Vida mecánica | 10 6 | ||
| Altitud | ≤2000 m | ||
| Humedad relativa admisible | ≤50% (40°C) (sin condensación) | ||
| Capacidad de configuración de contactos (A) | 50A | 63A | 80A |
| Potencia máxima de carga | 10 kVA (50 A) | 13 kVA (63 A) | 17 kVA (80 A) |

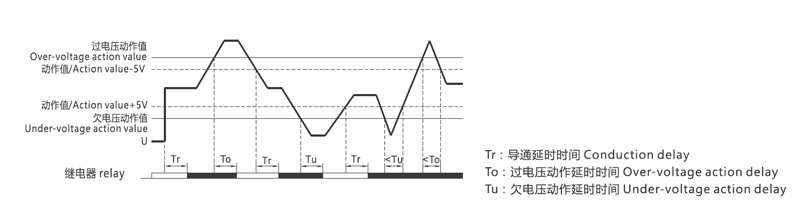

Diagrama de funciones

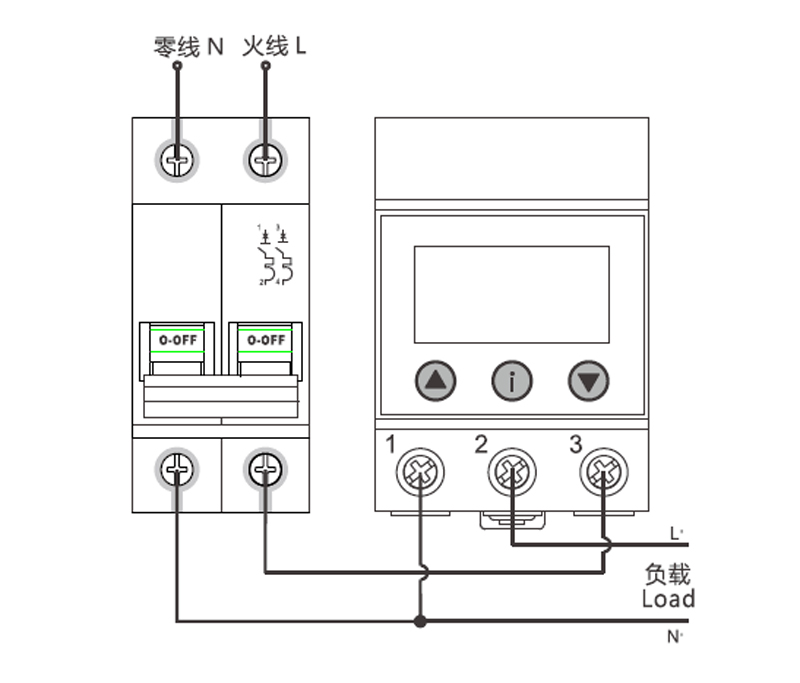

Diagrama de cableado

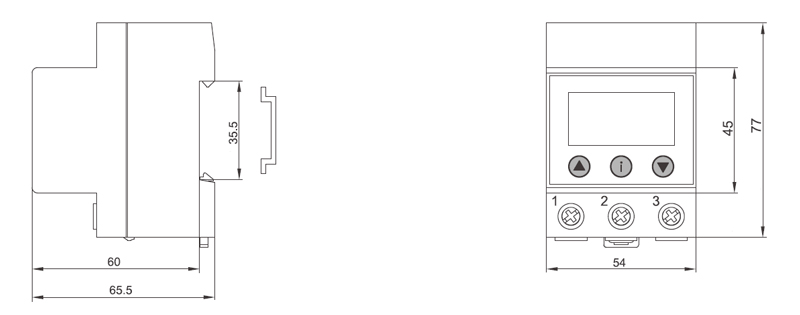

Dimensiones
