Función
Categorías | Relé de control de voltaje |
Tensión de alimentación nominal | CA 220 V |
Frecuencia de suministro nominal | 50 Hz/60 Hz |
Valor de acción de sobretensión | 265 V |
Valor de acción de subtensión | 175 V |
Error de medición de voltaje | ≤1% |
Tensión de aislamiento nominal | 415 V |
Reiniciar | 1s |
Clase de IP | IP20 |
Error de retraso | ±10%+0,1 s |
Altitud | ≤2000 m |
Aplicaciones
Se utiliza en unidades de aire acondicionado, salas de máquinas de ascensores, bombas, ventiladores y otras aplicaciones de control de motores, como protección contra sobretensión, subtensión, fallo de fase, secuencia de fase y desequilibrio de fase. En caso de anomalía en el suministro eléctrico, se debe desconectar para proteger el equipo.
Características
Estado de control de la pantalla LED. Precisión de medición de voltaje ≤1 %. Frecuencia de medición: 50/60 Hz. Montaje en riel DIN.
| Tensión de alimentación nominal | CA 220 V | ||
| Frecuencia de suministro nominal | 50/60 Hz | ||
| Capacidad de configuración de contactos (A) | 40A, 50A, 63A, 80A | ||
| Potencia máxima de carga | 7 kVA (40 A), 13 kVA (63 A), 17 kVA (80 A) | ||
| Valor de acción de sobretensión | 265 V | ||
| Valor de reinicio por sobretensión | 265 V x (97%) | ||
| Valor de acción de subtensión | 175 V | ||
| Valor de reinicio por subtensión | 175 V x (103 %) | ||
| Retraso de acción | 0,1 s | ||
| Retardo de encendido | 2 segundos | ||
| Retraso de reinicio | 1s | ||
| Error de medición de voltaje | ≤1% | ||
| Error de retraso | ±10%+0,1 s | ||
| Tensión de aislamiento nominal | 415 V | ||
| Clase de IP | IP20 | ||
| Clase de plución | III | ||
| Vida eléctrica | 10 5 | ||
| Vida mecánica | 10 6 | ||
| Altitud | ≤2000 m | ||
| Estándar de riel DIN | Ancho 35 mm (IEC/EN60715) | ||

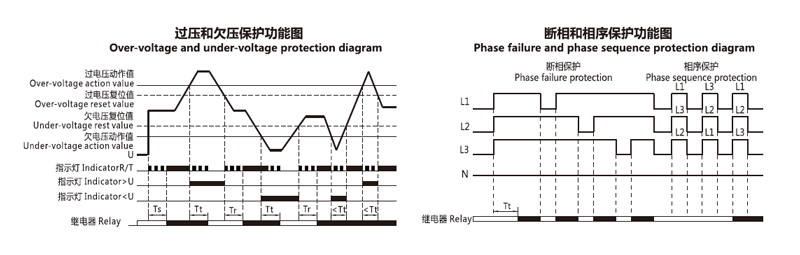

Diagrama de funciones

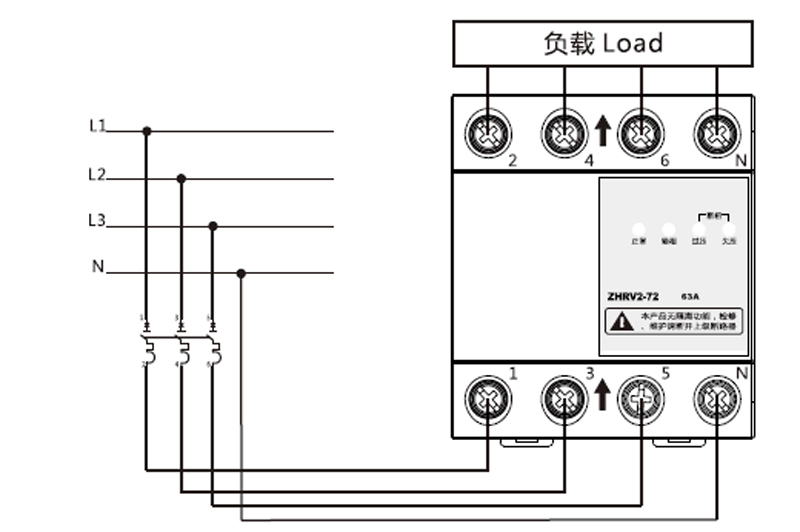

Diagrama de cableado

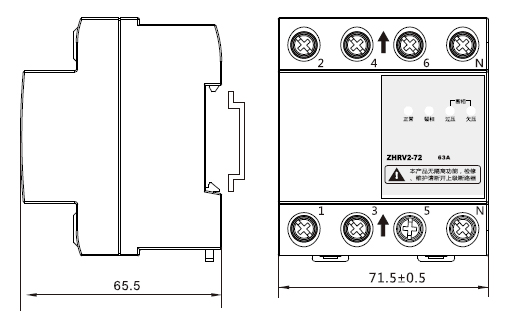

Dimensiones
