| Categorías | Relé de control de voltaje |
| Tensión nominal de alimentación de control | CA 220 V, CA 380 V, CC 12 V, CC 24 V ~ 240 V, 50/60 Hz |
| Consumo de energía nominal | CA: ≤1,5 VA CC: ≤1 W |
| Rango de retardo | 0,1 s~100 h |
| Precisión de configuración | ≤5% |
| Precisión de repetición | ≤0,2% |
| Repetir intervalo de encendido | ≥200 ms |
| Actitud | ≤2000 m |
| Capacidad de configuración de contactos (A) | 1C/O, 2C/O 16A, 1C/O+1 instante c/O, 3C/O 8A |
| Clase de IP | IP20 |
| Capacidad de contacto | 1 C/O, 2 C/O, 1C/O+1 C/O instantáneo, 3C/O |
Función
Aplicaciones
Se utiliza en unidades de aire acondicionado, salas de máquinas de ascensores, bombas, ventiladores y otras aplicaciones de control de motores, como protección contra sobretensión, subtensión, fallo de fase, secuencia de fase y desequilibrio de fase. En caso de anomalía en el suministro eléctrico, se debe desconectar para proteger el equipo.
Características
Microprocesadores integrados, medición de voltaje RMS verdadero, precisión de medición de voltaje del 5 %. Frecuencia de medición: 45 Hz a 65 Hz. Ajuste mediante botones. Pantalla LCD con información de voltaje y fallas. Protección activable o desactivable. Comprueba el valor de voltaje de fase mediante un botón. Protección contra falla de fase N. Montaje en riel DIN.
| Tensión de alimentación nominal | 12 V CC, 24 V CA/CC ~ 240 V 50/60 Hz | ||
| Consumo de energía nominal | ≤1 W | ||
| Rango de retardo | Ajuste multirango de 0,1 s a 100 h | ||
| Precisión de configuración | ≤5% | ||
| Precisión de repetición | ≤0,2% | ||
| Repetir intervalo de encendido | ≥200 ms | ||
| Vida eléctrica | 10 5 | ||
| Vida mecánica | 10 6 | ||
| Altitud | ≤2000 m | ||
| Capacidad de configuración de contactos (A) | 1C/O:16A, 2C/O:16A, 3C/O:8A, 2C/0+1 instantáneo C/O:8A+ 16A | ||
| Clase de IP | IP20 | ||
| Clase de plución | Ⅱ | ||
| Categoría de uso | AC-15 | ||
| Capacidad de contacto | Ue/le CA 240 V/1,5 A | ||
| Capacidad de contacto | 1C/0, 2C/O, 3C/O, 2C/0+1 C/O instantáneo | ||
| Estándar de riel DIN | Ancho 35 mm (IEC/EN60715) | ||
| Humedad relativa admisible | ≤50%(40°C) (sin condensación) | ||
| Tipo de protector de cortocircuito | RT36-00 5A | ||

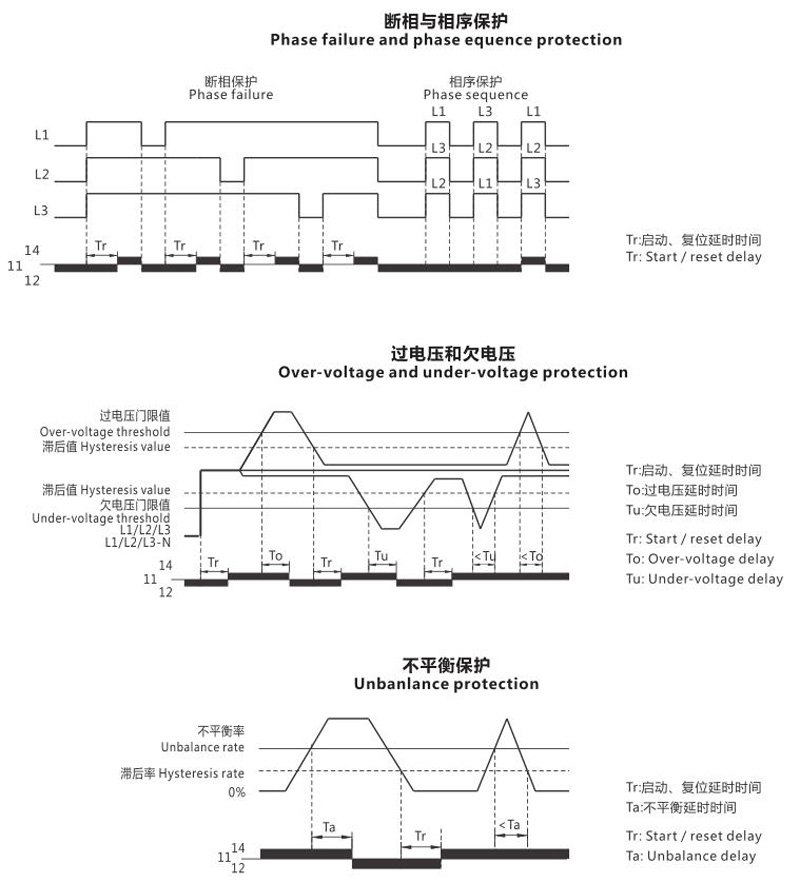

Diagrama de funciones

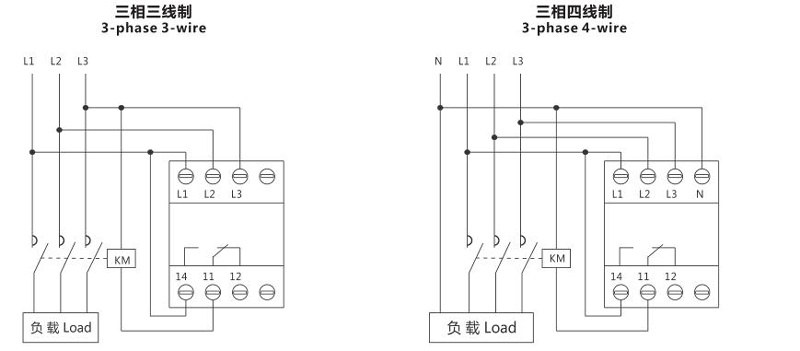

Diagrama de cableado

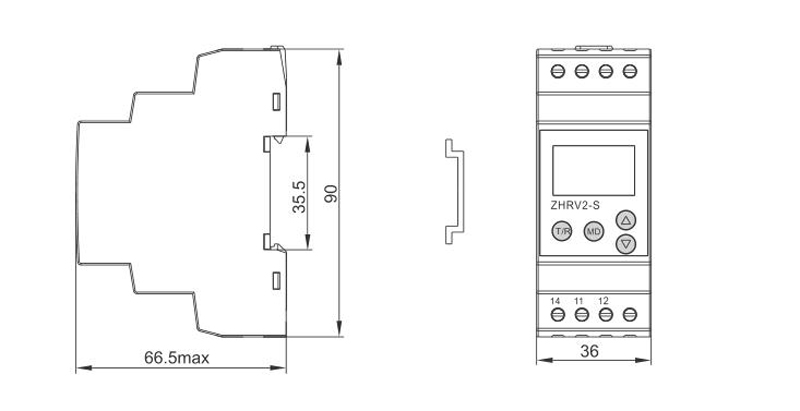

Dimensiones
