| Categorías | Relé de control de voltaje |
| Modelo | ZHRV5-01 |
| Rango de medición | 45 Hz ~ 65 Hz, 0 |
| Valor de histéresis ajustable | 5~20% del valor del umbral |
| Rango de ajuste del retardo de acción | 0,1 s~10 s |
| Error de medición de voltaje | <1% |
| Tensión de aislamiento nominal | 460 V |
| Capacidad de configuración de contactos (A) | 8A |
| Clase de IP | IP20 |
| Categoría de uso | AC-15 |
| Capacidad de contacto | Ue/Ie:250 V/1,5 A |
| Tipo de salida | 1 C/O |
Función
Aplicaciones
Se utiliza en unidades de aire acondicionado, salas de máquinas de ascensores, bombas, ventiladores y otras aplicaciones de control de motores, como protección contra sobretensión, subtensión, fallo de fase, secuencia de fase y desequilibrio de fase . En caso de anomalía en el suministro eléctrico, se debe desconectar para proteger el equipo .
Características
Microprocesadores integrados, medición de verdadero valor eficaz (RMS), precisión de medición de voltaje ≤1 %. Frecuencia de medición: 45 Hz a 65 Hz. Ajuste mediante perilla. Indicador LED que muestra el estado de funcionamiento. Función de bloqueo en caso de fallo. Montaje en riel DIN.
| Rango de medición | 45 Hz ~ 65 Hz, 0 |
| Valor de histéresis ajustable | ZHRV5-01: 5~20 % del valor umbral |
| Valor de histéresis fijo | ZHRV5- 02:3% del valor umbral |
| Rango de ajuste del retardo de acción | 0,1 s~10 s |
| Error de medición de voltaje | < 1% (rango de configuración completo) |
| Error de retraso | ±10%+0,1 s |
| Precisión de la posición de Konb | Valor de escala del 1% |
| Tensión de aislamiento nominal | 460 V |
| Capacidad de configuración de contactos (A) | 8A |
| Clase de IP | IP20 |
| Clase de plución | III |
| Vida eléctrica | 10 5 |
| Vida mecánica | 10 6 |
| Altitud | ≤2000 m |
| Humedad relativa admisible | ≤50% (40°C) (sin condensación) |
| Categoría de uso | AC-15 |
| Capacidad de contacto | Ue/le: 250 V/1,5 A |
| Tipo de salida | 1 C/O |
| Estándar de riel DIN | Ancho: 35 mm (IEC/EN60715) |

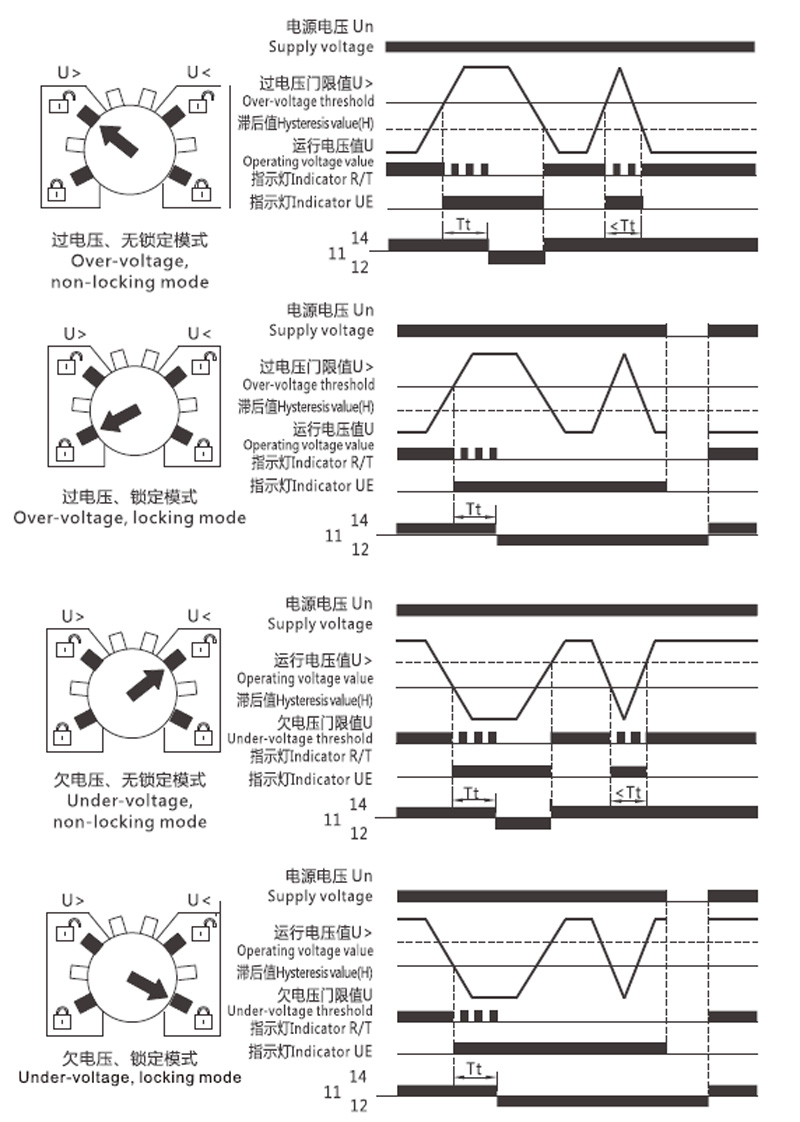

Diagrama de funciones

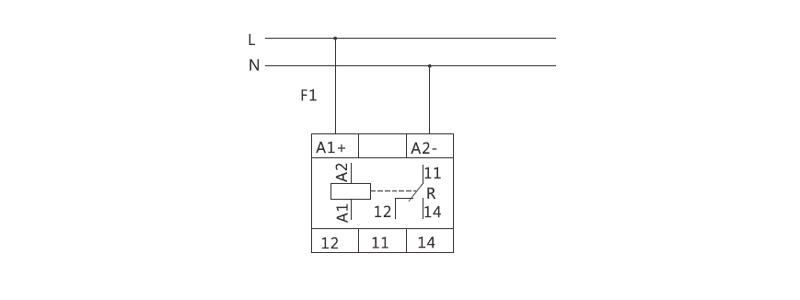

Diagrama de cableado

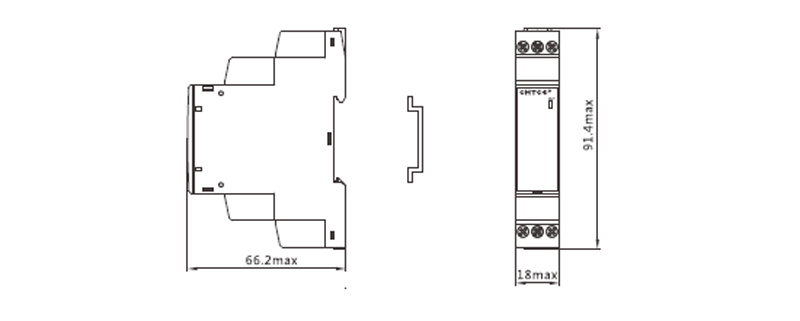

Dimensiones
