| Categorías | Relé de control de voltaje |
| Rango de medición | 45 Hz ~ 65 Hz, 0 |
| Valor de histéresis ajustable | 5~20% del valor del umbral |
| Rango de retardo de acción | 0,1 s~10 s |
| Error de medición de voltaje | <1% |
| Precisión de ajuste de Konb | Valor de escala del 1% |
| Tensión de aislamiento nominal | 460 V |
| Capacidad de configuración de contactos (A) | 8A |
| Clase de IP | IP20 |
| Altitud | ≤2000 m |
| Categoría de uso | AC-15 |
Función
Aplicaciones
Se utiliza en unidades de aire acondicionado, salas de máquinas de ascensores, bombas, ventiladores y otras aplicaciones de control de motores, como protección contra sobretensión, subtensión, fallo de fase, secuencia de fase y desequilibrio de fase. En caso de anomalía en el suministro eléctrico, se debe desconectar para proteger el equipo.
Características
Microprocesadores integrados, medición de verdadero valor eficaz (RMS), precisión de medición de voltaje ≤1 %. Frecuencia de medición: 45 Hz-65 Hz, ajuste mediante perilla, indicador LED que muestra el estado de funcionamiento. Función de bloqueo en caso de fallo. Montaje en riel DIN.
| Rango de medición | 45 Hz ~ 65 Hz, 0 |
| Valor de histéresis ajustable | ZHRV5-01: 5~20 % del valor umbral |
| Valor de histéresis fijo | ZHRV5-02: 3% del valor umbral |
| Retraso de acción | 0,1 s~10 s |
| Error de medición de voltaje | < 1% (rango de configuración completo) |
| Error de retraso | ±10%+0,1 s |
| Precisión de la posición de Konb | Valor de escala del 1% |
| Tensión de aislamiento nominal | 460 V |
| Capacidad de configuración de contactos (A) | 8A |
| Clase de IP | IP20 |
| Clase de plución | III |
| Vida eléctrica | 10 5 |
| Vida mecánica | 10 6 |
| Altitud | ≤2000 m |
| Humedad relativa admisible | ≤50% (40°C) (sin condensación) |
| Categoría de uso | AC-15 |
| Capacidad de contacto | Ue/le: 250 V/1,5 A |
| Tipo de salida | 1 C/O |
| Estándar de riel DIN | Ancho: 35 mm (IEC/EN60715) |

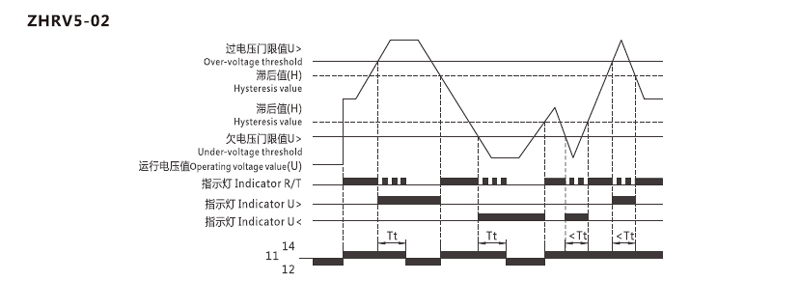

Diagrama de funciones

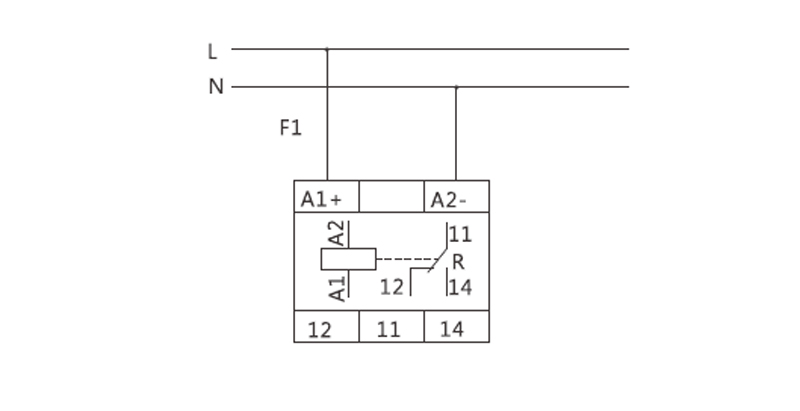

Diagrama de cableado

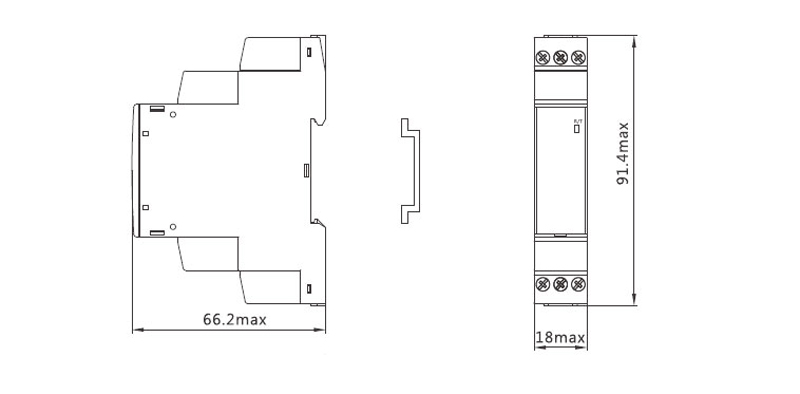

Dimensiones
