Función
| Categorías | Relé de control de voltaje |
| Tensión de alimentación nominal | CA 3×220 V → 3×460 V |
| Rango de voltaje de funcionamiento | CA 187 V ~ 529 V |
| Frecuencia de suministro nominal | 50 Hz ~ 65 Hz |
| Rango de medición | CA 176 V ~ 552 V |
| Rango de frecuencia de medición | 45 Hz ~ 65 Hz |
| Retraso de acción | 0,1 s~10 s |
| Tensión de aislamiento nominal | 460 V |
| Capacidad de configuración de contactos (A) | 8A |
| Clase de IP | IP20 |
| Error de medición de voltaje | ≤1% |
Aplicaciones
Se utiliza en unidades de aire acondicionado, salas de máquinas de ascensores, bombas, ventiladores y otras aplicaciones de control de motores, como protección contra sobretensión, subtensión, fallo de fase, secuencia de fase y desequilibrio de fase. En caso de anomalía en el suministro eléctrico, se debe desconectar para proteger el equipo.
Características
Microprocesadores integrados, medición de voltaje RMS verdadero, precisión de medición de voltaje ≤ 1 %. Frecuencia de medición: 45 Hz-65 Hz, ajuste mediante perilla, indicador LED que muestra el estado de funcionamiento. Voltaje nominal: trifásico, trifásico, universal, 220 V-460 V. Montaje en riel DIN.
Tensión de alimentación nominal | CA 3×220 V → 3×460 V |
Rango de voltaje de funcionamiento | CA 187 V ~ 529 V |
Frecuencia de suministro nominal | 50/60 Hz |
Rango de voltaje | 220-230-240-380-400-415-440-460 (M) |
Rango de medición | CA 176 V → 552 V |
Rango de frecuencia de medición | 45 Hz ~ 65 Hz |
Tiempo de acción de la secuencia de fases y del flujo de fases | < 0,5 s |
Retraso de acción | 0,1 s~10 s |
Tasa de histéresis fija | 2% / 2% de la tensión nominal de funcionamiento |
Error de medición de voltaje | ≤1% (rango de configuración completo) |
Error de retraso | ±10%+0,1 s |
Precisión del ajuste de la perilla | Valor de escala del 1% |
Tensión de aislamiento nominal | 460 V |
Capacidad de configuración de contactos (A) | 8A |
Clase de IP | IP20 |
Clase de plución | III |
Vida eléctrica | 105 |
Vida mecánica | 106 |
Altitud | ≤2000 m |
Humedad relativa admisible | ≤50% (40°C) (sin condensación) |
Categoría de uso | AC-15 |
Estándar de riel DIN | Ue/Ie: 250 V/1,5 A |
Capacidad de contacto | 1 C/O |
Estándar de riel DIN | Ancho 35 mm (IEC/EN60715) |
Diagrama de funciones

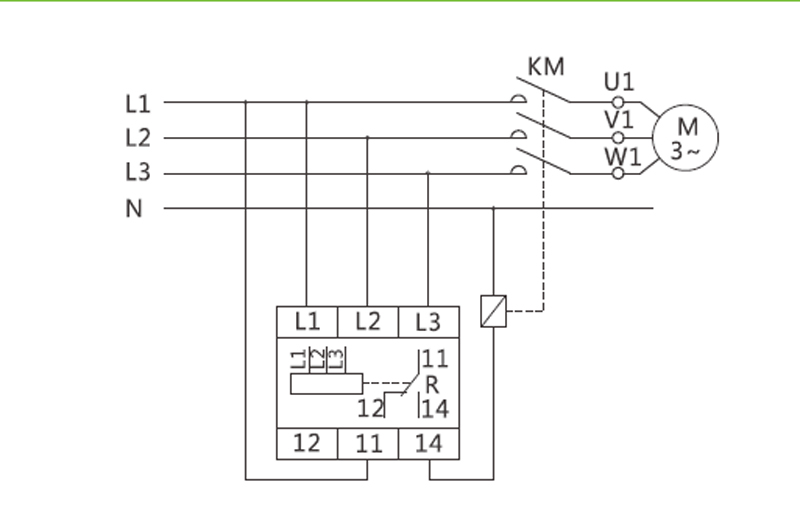

Diagrama de cableado
Dimensiones
