| Categorías | Relé de control de voltaje |
| Tensión de alimentación nominal | CA 3×220 V → 3×460 V |
| Rango de voltaje de funcionamiento | CA 187 V ~ 529 V |
| Frecuencia de suministro nominal | 50 Hz ~ 65 Hz |
| Rango de medición | CA 176 V ~ 552 V |
| Rango de frecuencia de medición | 45 Hz ~ 65 Hz |
| Retraso de acción | 0,1 s~10 s |
| Tensión de aislamiento nominal | 460 V |
| Capacidad de configuración de contactos (A) | 8A |
| Clase de IP | IP20 |
| Error de medición de voltaje | ≤1% |
Función
Aplicaciones
Se utiliza en unidades de aire acondicionado, salas de máquinas de ascensores, bombas, ventiladores y otras aplicaciones de control de motores, como protección contra sobretensión, subtensión, fallo de fase, secuencia de fase y desequilibrio de fase. En caso de anomalía en el suministro eléctrico, se debe desconectar para proteger el equipo.
Características
Microprocesadores integrados, medición de voltaje RMS verdadero, precisión de medición de voltaje ≤ 1 %. Frecuencia de medición: 45 Hz-65 Hz, ajuste mediante perilla, indicador LED que muestra el estado de funcionamiento. Voltaje nominal: trifásico, trifásico, universal, 220 V-460 V. Montaje en riel DIN.
| Tensión de alimentación nominal | CA 3x220V→3x460V |
| Rango de voltaje de funcionamiento | CA 187 V ~ 529 V |
| Frecuencia de suministro nominal | 50 Hz/60 Hz |
| Rango de voltaje | 220-230-240-380-400-415-440-460 (M) |
| Rango de medición | CA 176 V → 552 V |
| Rango de frecuencia de medición | 45 Hz ~ 65 Hz |
| Tiempo de actina de secuencia de fases y filura de fases | <0,5 s |
| Valor de histéresis fijo | 2% de la tensión nominal de funcionamiento |
| Retraso de acción | 0,1 s~10 s |
| Error de medición de voltaje | ≤1% (rango de configuración completo) |
| Error de retraso | ±10%+0,1 s |
| Precisión de la posición de Konb | Valor de escala del 1% |
| Tensión de aislamiento nominal | 460 V |
| Capacidad de configuración de contactos (A) | 8A |
| Clase de IP | IP20 |
| Clase de plución | III |
| Vida eléctrica | 10 5 |
| Vida mecánica | 10 6 |
| Altitud | ≤2000 m |
| Humedad relativa admisible | ≤50% (40°C) (sin condensación) |
| Categoría de uso | AC-15 |
| Capacidad de contacto | Ue/le: 250 V/1,5 A |
| Tipo de salida | 1 C/O |
| Estándar de riel DIN | Ancho: 35 mm (IEC/EN60715) |

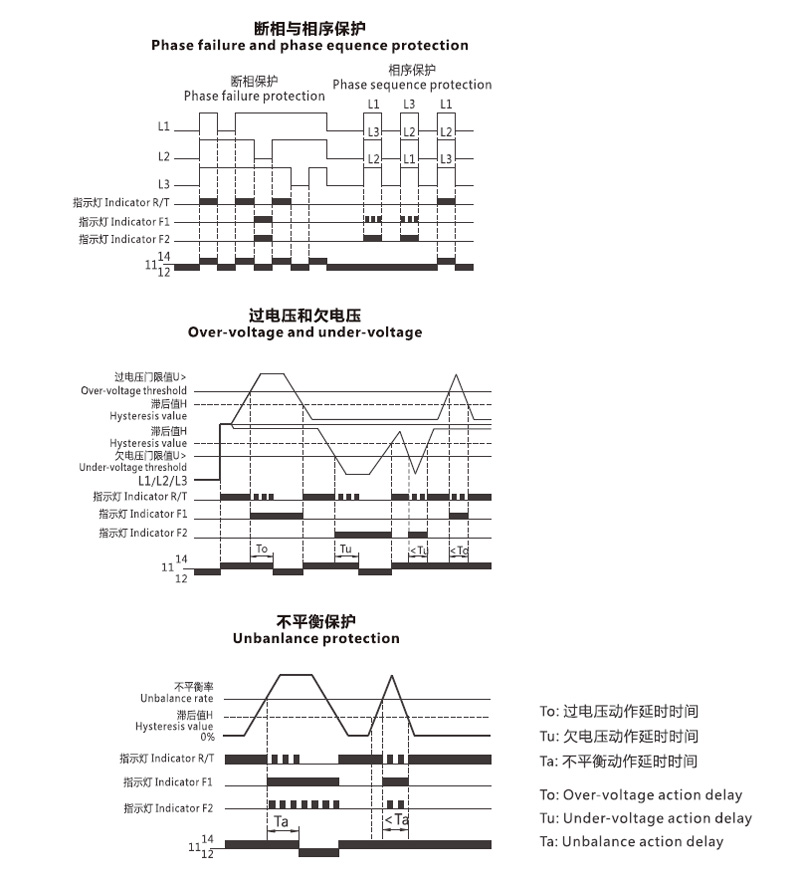

Diagrama de funciones

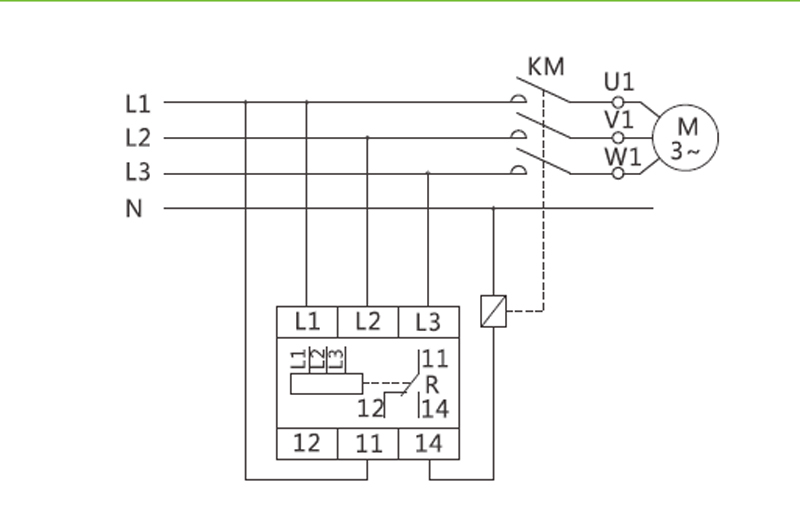

Diagrama de cableado

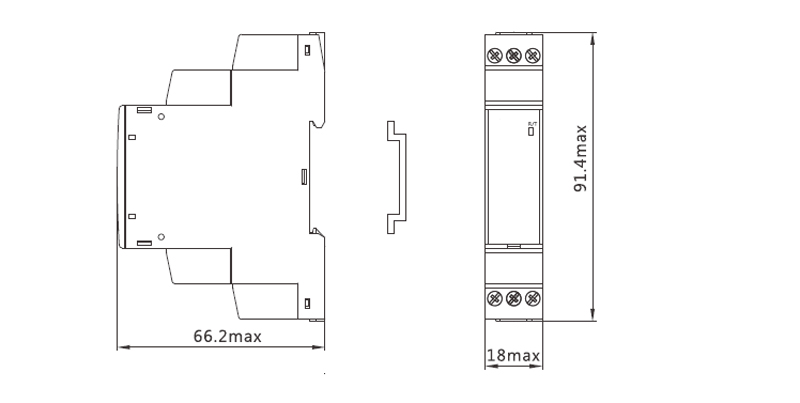

Dimensiones
