| Categorías | Relé de control de voltaje |
| Tensión de alimentación nominal | Trifásico, 3 cables, 220 V~450 V CA |
| Frecuencia de suministro nominal | 50/60 Hz |
| Fallo de fase y secuencia de fases | ≤0,5 s |
| Precisión de la medición | ±1% |
| Tiempo de almacenamiento de datos | 10 años |
| Error de tiempo acumulado | ≤0,001% |
| Capacidad de configuración de contactos (A) | 10A |
| Clase de IP | IP20 |
| Altitud | ≤2000 m |
| Categoría de uso | AC-15 |
Función
Aplicaciones
Se utiliza en unidades de aire acondicionado, salas de máquinas de ascensores, bombas, ventiladores y otras aplicaciones de control de motores, como protección contra sobretensión, subtensión, fallo de fase, secuencia de fase y desequilibrio de fase. En caso de anomalía en el suministro eléctrico, se debe desconectar para proteger el equipo.
Características
Microprocesadores integrados, medición de voltaje RMS verdadero, precisión de medición de voltaje ≤ 1 %. Frecuencia de medición: 45 Hz a 65 Hz. Ajuste mediante perilla. La pantalla LCD muestra información de voltaje y fallas. La protección se puede activar o desactivar. Comprueba el valor de voltaje trifásico con un botón, con función de conteo y temporización. Registra el número y la hora de uso de los dispositivos. Montaje en riel DIN.
| Tensión de alimentación nominal | Trifásico, 3 cables, 220 V-450 V CA | ||
| Frecuencia de suministro nominal | 50/60 Hz | ||
| Tiempo de acción de la secuencia de fases y del flujo de fases | ≤ 0,5 s | ||
| Error de retraso | ±10%+0,1 s | ||
| Precisión de la medición | +1%, valor eficaz | ||
| Tiempo de almacenamiento de datos | 10 años | ||
| Capacidad máxima de conteo | 999999 | ||
| Capacidad máxima de temporización | 9999 horas y 59 minutos | ||
| Frecuencia máxima de conteo | 5 Hz | ||
| Error de tiempo acumulado | ≤0,001% | ||
| Señal de entrada de conteo | CA/CC 20 V-450 V | ||
| Capacidad de configuración de contactos (A) | 10A | ||
| Clase de IP | IP20 | ||
| Clase de plución | III | ||
| Vida eléctrica | 10 5 | ||
| Vida mecánica | 10 6 | ||
| Altitud | ≤2000 m | ||
| Humedad relativa admisible | ≤50% (40°C) (sin condensación) | ||
| Categoría de uso | AC-15 | ||
| Tipo de protector de cortocircuito y clasificación máxima | NT00-6A | ||
| Estándar de riel DIN | Ue/Ie: 250 V/1,5 A | ||
| Capacidad de contacto | 1 C/O | ||
| Estándar de riel DIN | Ancho 35 mm (IEC/EN60715) | ||

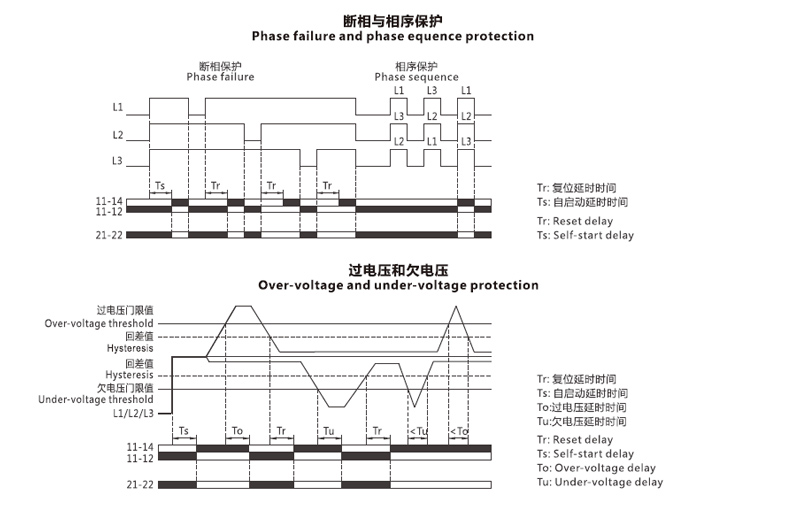

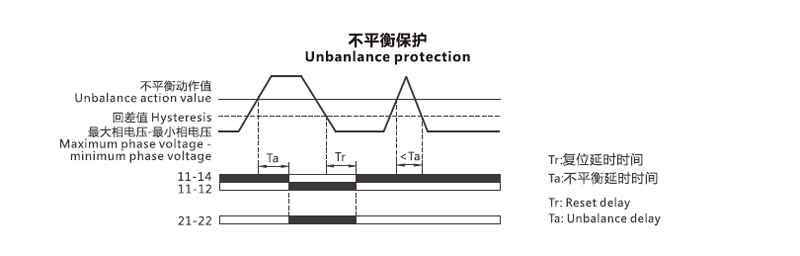

Diagrama de funciones
Dimensiones
