Cómo funciona nuestro MCB JVM16-63 con contactos auxiliares F3, S3, SD3, U3+O3, O3 y disparadores de derivación
Hora de publicación: Autor: Editor del sitio Visitar: 1329
Solicitud
Aplicable al modelo MCB JVM16-63, utilizado para controlar el dispositivo de señalización remota

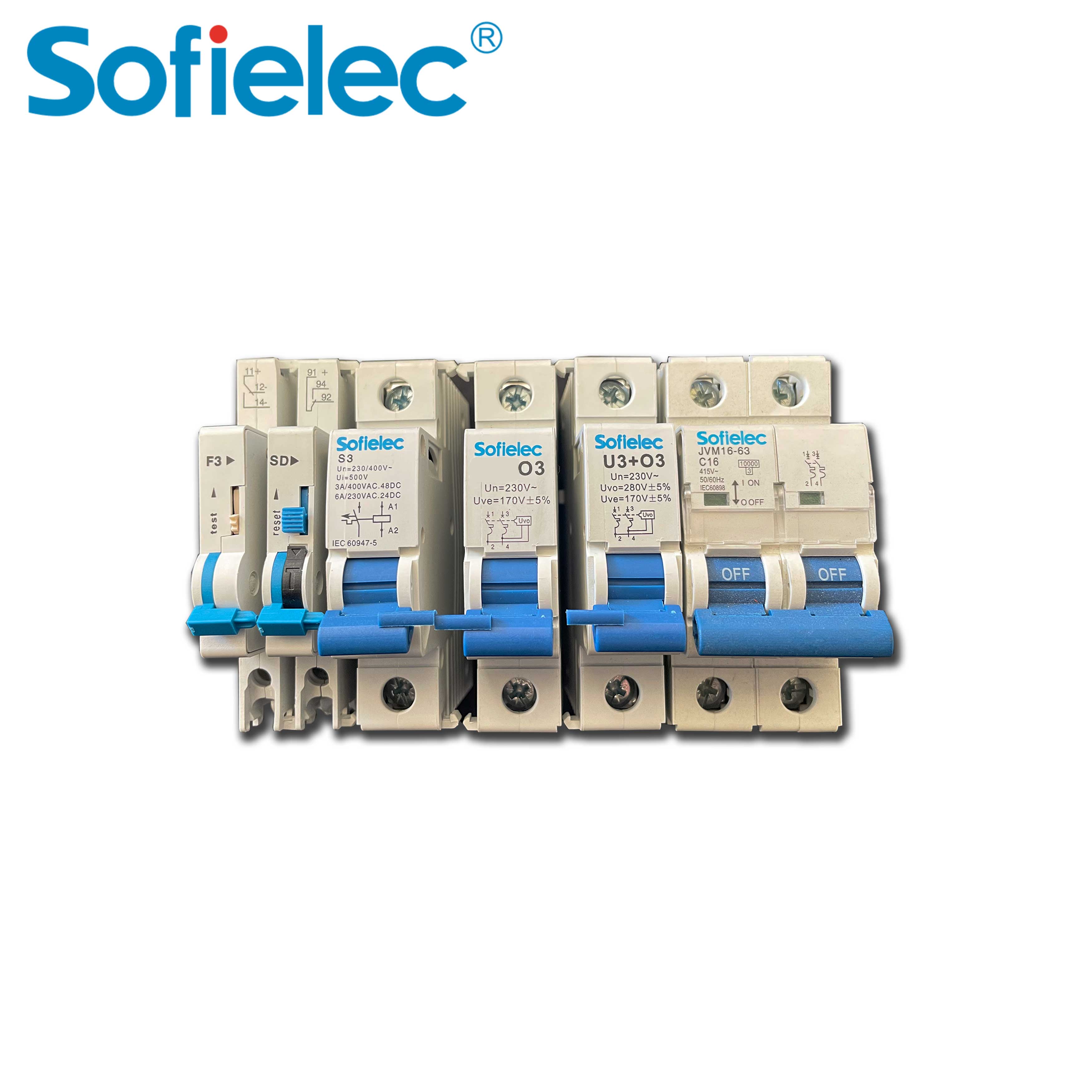

Esquema de combinación
Contacto auxiliar F3
Capacidad de contacto:
CA: Un=415V Entrada=3A
Un=240V Entrada=6A
CC: Un=125 V Entrada=1 A
Un=48V Entrada=2A
Un=24 V Entrada=6 A
Rigidez dieléctrica: 2 kV/1 min
Resistencia electromecánica: ≥5000
Montado en el lado izquierdo del MCB JVM16-63, indicando estado“ ENCENDIDO” ,“ APAGADO”
de MCB combinado.
Altura de conexión del terminal: H1=31 mm H2=16 mm H3=1,3 mm
Disparador de derivación S3
Tensión de aislamiento nominal (Ui): 500 V
Tensión nominal de potencia (Us): CA 400, 230, 125 V
Rango de voltaje de operación: 70~100% Us
Capacidad de contacto:
CA: 3 A/400 V
CA: 6 A/230 V
CA: 9 A/125 V
Rigidez dieléctrica: 2 kV/1 min
Resistencia electromecánica: ≥4000
Montaje en el lado derecho del MCB/RCBO, utilizado para disparar el MCB/RCBO combinado
dispositivo de control remoto.
Altura de conexión del terminal: 19 mm
Esquema de combinación
Interruptor de alarma SD3
Tensión de aislamiento nominal (Ui): 500 V
Tensión nominal de potencia (Us): CA 400, 230, 125 V
Rango de voltaje de operación: 70~100% Us
Capacidad de contacto:
CA: 3 A/400 V
CA: 6 A/230 V
CA: 9 A/125 V
Rigidez dieléctrica: 2000 V/1 min
Resistencia electromecánica: ≥4000
Se utiliza para conectar el contacto auxiliar ON/OFF, funciona como disyuntor ON/OFF
Indicador en caso de avería (disparo)
Disparador de sobretensión/subtensión U3+O3
Tensión nominal (Ue): CA 230 V
Tensión de aislamiento nominal (Ui): 500 V
Rango de disparo por sobretensión: 280 V± 5 %
Rango de disparo por subtensión: 170 V± 5 %
Resistencia electromecánica: ≥4000
Montado en el lado derecho del disyuntor, acciona el dispositivo combinado para disparar en
En caso de subtensión o sobretensión, evita eficazmente que el dispositivo se cierre.
Operación bajo condiciones de voltaje de potencia anormales.
