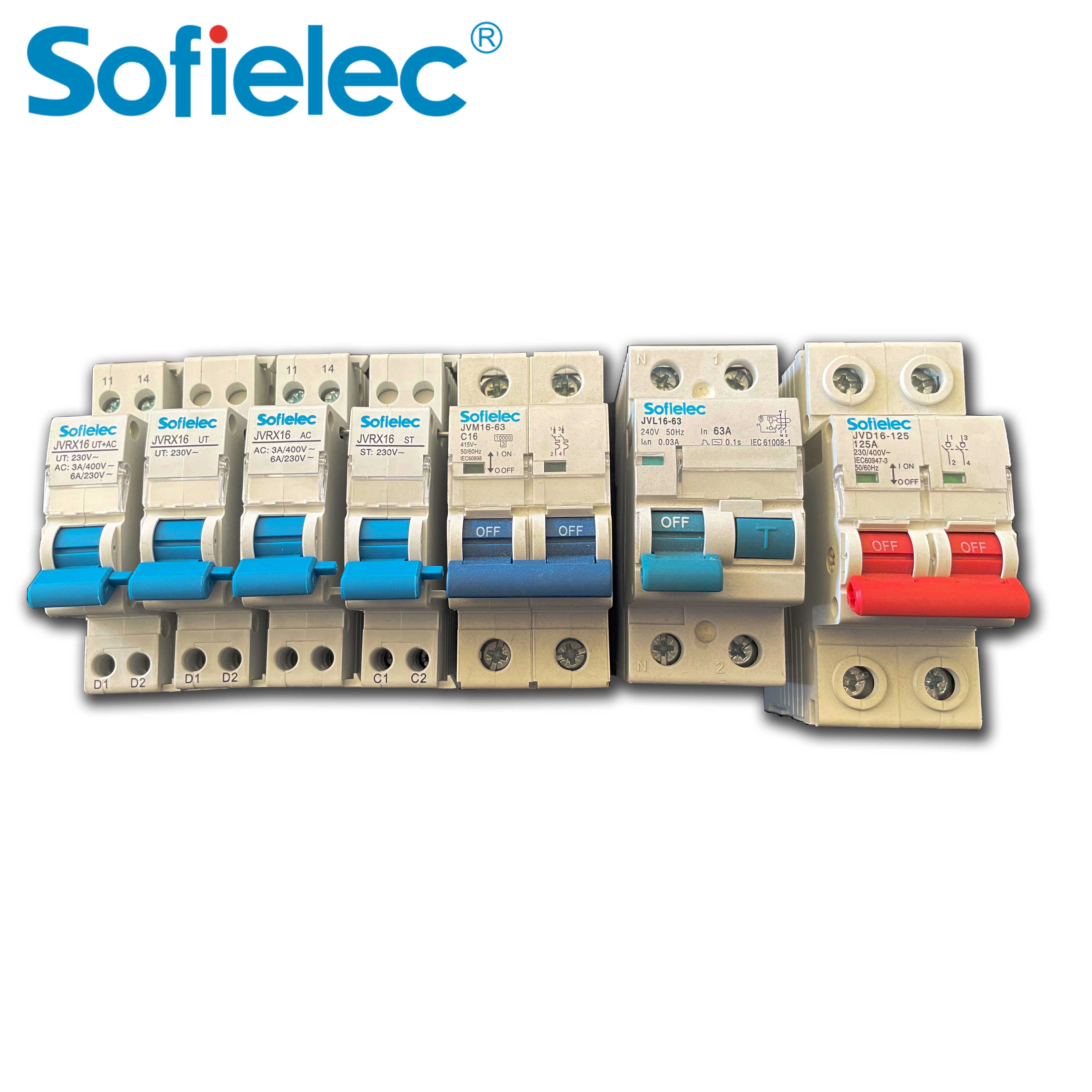

Cómo funcionan nuestros MCB, RCD y RCBO de la serie 16 con auxiliares
Construcción y características
El auxiliar JVRX16 se debe instalar en el lado izquierdo de los productos de la serie 16 (como JVM16-63 MCB, JVL16-63 RCCB, JVRO16-32 RCBO), con función de contacto auxiliar, disparador de derivación remoto y subtensión.
Contacto auxiliar: Vinculado al mecanismo de encendido y apagado del circuito principal del interruptor, se utiliza principalmente para indicar el estado de encendido y apagado del interruptor. Al conectarlo al circuito de control del interruptor, mediante el encendido y apagado del interruptor, el contacto auxiliar puede controlar o enclavar el dispositivo eléctrico relacionado.
Disparador en derivación: Se utiliza para la excitación de fuentes de tensión. Su tensión puede ser independiente de la tensión del circuito principal. Por lo tanto, el disparador en derivación es un auxiliar del disparo por control remoto, que permite desconectar el circuito a distancia para conectarse con el sistema de alarma contra incendios. También puede activarse remotamente mediante el botón de parada de emergencia.
Disparador de subtensión: Este disparador activa el interruptor automático cuando la tensión en sus terminales cae por debajo de un valor especificado. De esta manera, se protege el equipo eléctrico bajo el interruptor automático, que se encuentra en el circuito de carga, contra la pérdida de subtensión.
Disparador shunt + contacto auxiliar: con función de disparador shunt y contacto auxiliar al mismo tiempo.
Disparador de mínima tensión + contacto auxiliar: con función de mínima tensión y contacto auxiliar al mismo tiempo.
JVRX16 Auxiliar, a través de una combinación de diferentes componentes y conjuntos, logra la función de disparador de derivación, disparador de subtensión, contacto auxiliar, disparador de derivación + contacto auxiliar y disparador de subtensión + contacto auxiliar.
Los mangos de estos 5 productos están diseñados con posición media y sin posición media.
El producto tiene una cubierta transparente para colocar etiquetas y rayas características en
Ambos lados.
Se caracteriza por su apariencia elegante, función completa y pequeño volumen.
En la misma carcasa, a través de una combinación de diferentes componentes y conjuntos, se logra contacto auxiliar, disparo en derivación remoto y protección contra subtensión.
