Mantenimiento de la bobina del contactor de CA

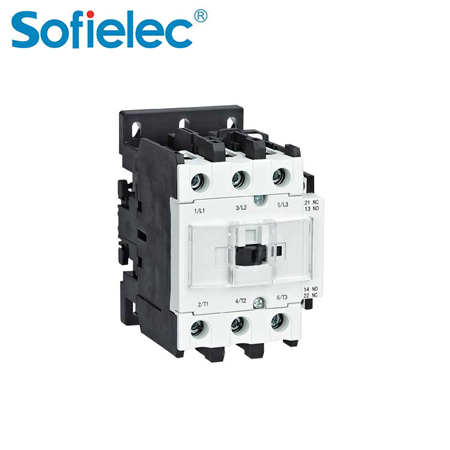

Creo que todo el mundo conoce el contactor de CA. Su mayor fallo es su bobina, por lo que hoy Sofielec ha recopilado información relevante y la ha resumido. Espero sinceramente que les sea útil.
Ⅰ. Método de evaluación cuando la bobina es anormal
La rotura de una bobina a veces se debe a una combinación de múltiples factores, y suele ser difícil determinar la situación a simple vista. Generalmente, tras una anomalía, es necesario registrarla y realizar investigaciones in situ. A continuación, se presentan algunas situaciones típicas.
Bobina quemada a corto plazo (en pocos minutos)
Este tipo de quemadura generalmente se produce por una lectura incorrecta del voltaje nominal de la bobina y la aplicación de un voltaje doble.

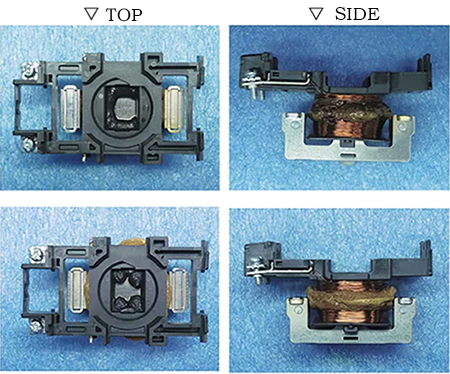

Se puede ver que el centro de la bobina (SC-03~N5A) está elevado, una gran cantidad de vaina de alambre magnético fundido desborda la bobina de la bobina y el orificio cuadrado en el centro de la bobina tiene el material de la bobina disolviéndose hacia adentro.
Bobinas de contactor de CA de larga duración (más de decenas de minutos) que se han quemado
Este tipo de quemadura generalmente es causada por una caída de voltaje significativa (por debajo del 85% del voltaje), el contactor de CA está en un estado abierto y se aplica subvoltaje.
Se puede ver que el centro de la bobina (SC-03~N5A) se abulta, la masa fundida de la funda del alambre magnético se desborda en una forma esférica, el alambre magnético está ligeramente descolorido y, a veces, el orificio cuadrado en el centro de la bobina tendrá el material del esqueleto eluido hacia adentro.
Ⅱ. Causas de la quema de la bobina
Cuando las condiciones como las condiciones de uso y la presión negativa ambiental se vuelven más estrictas, acelerarán el envejecimiento de la bobina.
Entonces, cuáles son las principales razones para la reducción de la vida útil/quema de la bobina?
Mala conexión
Si el voltaje de la fuente de alimentación cae o quedan atrapados objetos extraños y el solenoide no es completamente atraído, la corriente de entrada de excitación (10 a 15 veces la corriente de mantenimiento) fluirá a través de la bobina, lo que hará que la bobina se queme.
Sobretensión
Cuando el voltaje aplicado a la bobina es demasiado alto y la corriente de excitación aumenta, su vida útil se acorta. Además, si el voltaje es extremadamente alto, la bobina puede quemarse.
Uso incorrecto de voltaje y frecuencia
Cuando el voltaje nominal de la bobina es diferente del voltaje de la fuente de alimentación, no importa cuán alta o baja sea la diferencia, puede provocar que la bobina se queme.
Frecuencia de conmutación excesiva
Usarlo a una frecuencia de conmutación superior a la frecuencia especificada puede provocar quemaduras.
cerrar instalación
En el caso de energización continua, cuando se utiliza el contactor de CA instalado en paralelo, la temperatura de la bobina en la parte central es la más alta y el envejecimiento térmico es el más grave.
Temblor
Si el contacto de operación rebota o el terminal de la bobina está suelto y hace que el contacto vibre violentamente, la corriente de arranque fluirá en la bobina, lo que hará que esta se queme.
