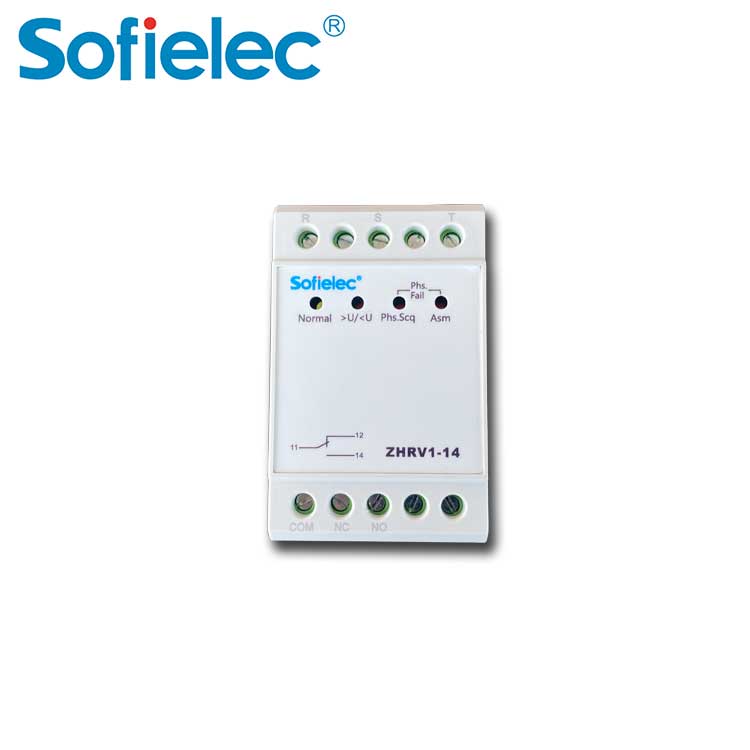

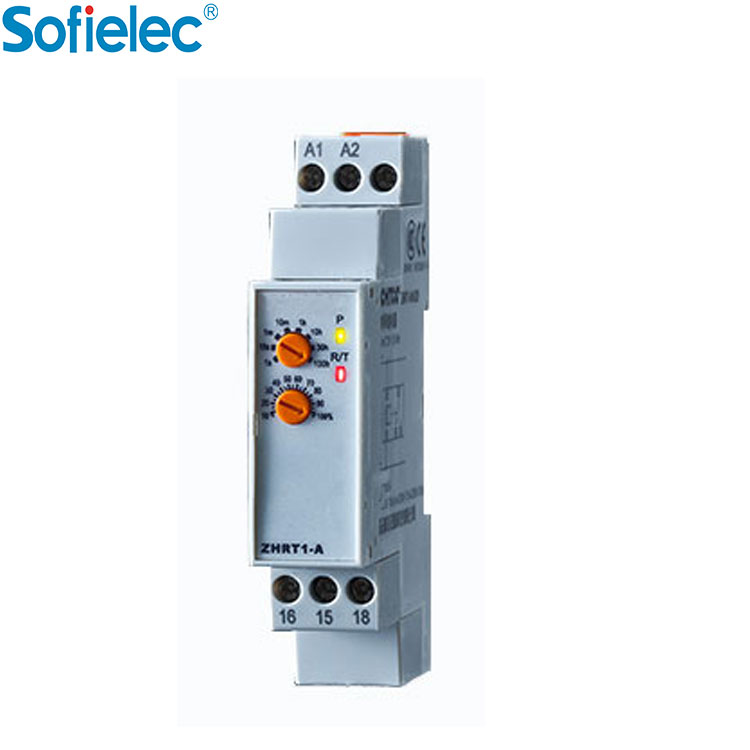

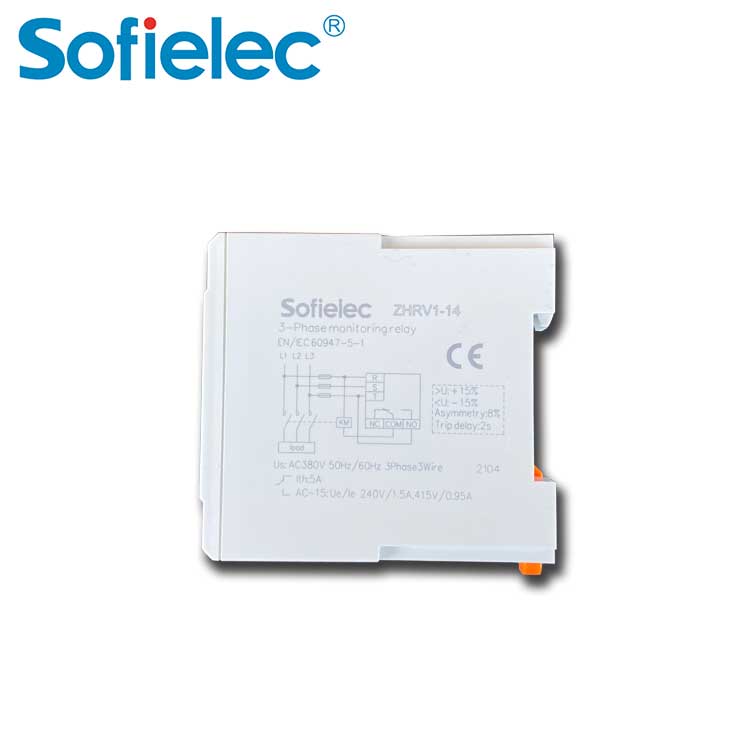

Relé

Instrucciones de uso de relés

Tensión nominal de trabajo: se refiere a la tensión que requiere la bobina cuando el relé funciona normalmente, es decir, la tensión de control del circuito de control. Según el modelo del relé, puede ser CA o CC.

Resistencia de CC: se refiere a la resistencia de CC de la bobina en el relé, que se puede medir con un multímetro.

Corriente de activación: se refiere a la corriente mínima que el relé puede generar durante la activación. En condiciones normales de uso, la corriente dada debe ser ligeramente superior a la corriente de activación para que el relé funcione de forma estable. La tensión de trabajo aplicada a la bobina no debe superar 1,5 veces la tensión nominal; de lo contrario, se generará una corriente elevada y la bobina se quemará.

Corriente de liberación: Se refiere a la corriente máxima que produce el relé para liberar la acción. Cuando la corriente en el estado de activación del relé se reduce hasta cierto punto, el relé regresa al estado de liberación sin energía. La corriente en este momento es mucho menor que la corriente de activación.

Tensión y corriente de conmutación de contacto: se refiere a la tensión y la corriente que el relé puede cargar. Determina la magnitud de la tensión y la corriente que el relé puede controlar. No se debe exceder este valor al usarlo, ya que de lo contrario es fácil dañar los contactos del relé.

Preguntas frecuentes sobre retransmisiones

1. El relé no abre

1) La corriente de carga es mayor que la corriente de conmutación nominal del relé de estado sólido (SSR), lo que provocará un cortocircuito en el relé. En este caso, se debe utilizar un SSR con una corriente nominal mayor.

2) A la temperatura ambiente donde se ubica el relé, si la disipación de calor es deficiente para la corriente a la que está sometido, el dispositivo semiconductor de salida se dañará. En este caso, se debe utilizar un disipador de calor más grande o más eficaz.

3) El transitorio de tensión de línea provoca la interrupción de la salida del relé de estado sólido (SSR). En este caso, se debe utilizar un SSR con una tensión nominal mayor o instalar un circuito adicional de protección contra transitorios.

4) El voltaje de línea utilizado es mayor que el voltaje nominal del SSR.

2. El SSR se desconecta después de cortar la entrada.

Cuando se deba desconectar el relé de estado sólido (SSR), mida la tensión de entrada. Si la tensión medida es inferior a la tensión que debe liberarse, indica que la tensión de liberación del interruptor es demasiado baja y debe reemplazarse el relé. Si la tensión medida es superior a la tensión de liberación obligatoria del SSR, el cableado delante de la entrada del SSR está defectuoso y debe repararse.

3. El relé no conduce

1) Cuando el relé deba activarse, mida el voltaje de entrada. Si el voltaje es inferior al voltaje de funcionamiento requerido, indica que hay un problema con la línea frente a la entrada del SSR. Si el voltaje de entrada es superior al voltaje de funcionamiento requerido, verifique la polaridad de la fuente de alimentación y, si es necesario, corríjala.

2) Mida la corriente de entrada del SSR. Si no hay corriente, significa que el SSR está abierto y el relé está defectuoso. Si hay corriente, pero es inferior al valor de acción del relé, hay un problema con la línea delante del SSR y debe corregirse.

3) Verifique la entrada del relé de estado sólido (SSR) y mida el voltaje en su salida. Si el voltaje es inferior a 1 V, indica que la línea o la carga, excepto el relé, está abierta y debe repararse. Si hay voltaje en la línea, podría deberse a un cortocircuito en la carga, lo que provoca una corriente excesiva. Fallo del relé.

4. El relé funciona de forma irregular.

1) Verifique si todo el cableado es correcto, si la conexión no es firme o si la falla se debe a algo incorrecto.

2) Verifique si los cables de entrada y salida están juntos.

3) En el caso de SSR muy sensibles, el ruido también puede acoplarse a la entrada y provocar una conducción irregular.
