Qué es un contactor?

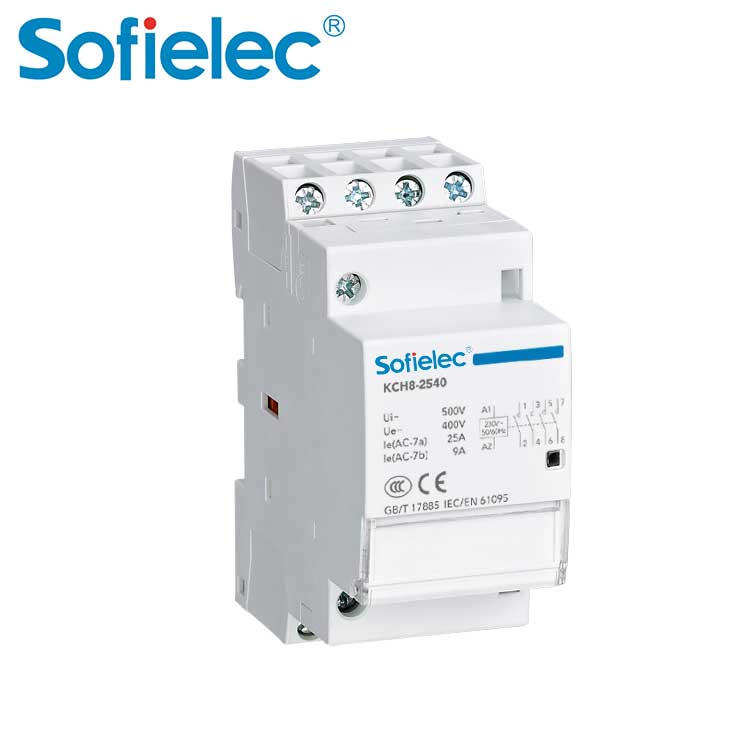

Introducción a los contactores

Los contactores se dividen en contactores de corriente alterna (CA) y contactores de corriente continua (CC), y se utilizan en la energía eléctrica, la distribución de energía y el consumo de energía. En sentido amplio, un contactor se refiere a un aparato eléctrico que utiliza una bobina para el flujo de corriente, generando un campo magnético que cierra los contactos y controla la carga en la electricidad industrial.

En ingeniería eléctrica, debido a su capacidad para cortar rápidamente el circuito principal de CA y CC, y a su capacidad para conectar y controlar frecuentemente circuitos con alta corriente (hasta 800 A), se utiliza a menudo en motores eléctricos como elementos de control, así como para controlar equipos de fábrica. Para cargas eléctricas como calentadores eléctricos, máquinas madre y diversas unidades de potencia, los contactores no solo pueden conectar y cortar circuitos, sino que también ofrecen protección de liberación por baja tensión. El contactor tiene una gran capacidad de control, es adecuado para operaciones frecuentes y control a larga distancia, y es uno de los componentes importantes del sistema de control automático. En la industria eléctrica, existen muchos tipos de contactores, con una corriente de trabajo que varía de 5 A a 1000 A, y sus usos son muy amplios.

Cómo funciona el contactor

El principio de funcionamiento del contactor es el siguiente: al energizar la bobina, la corriente generada genera un campo magnético que hace que el núcleo de hierro estático genere una fuerza electromagnética que atrae al núcleo de hierro móvil, impulsando así el punto del contactor de CA. El contacto normalmente cerrado se desconecta y el contacto normalmente abierto se cierra, uniéndose ambos. Al desconectar la bobina, la fuerza de succión electromagnética desaparece y la armadura se libera por acción del resorte de liberación, restableciendo los contactos, desconectando los contactos normalmente abiertos y cerrando los contactos normalmente cerrados. El principio de funcionamiento de un contactor de CC es similar al de un interruptor de temperatura.

Método de cableado del contactor de CA

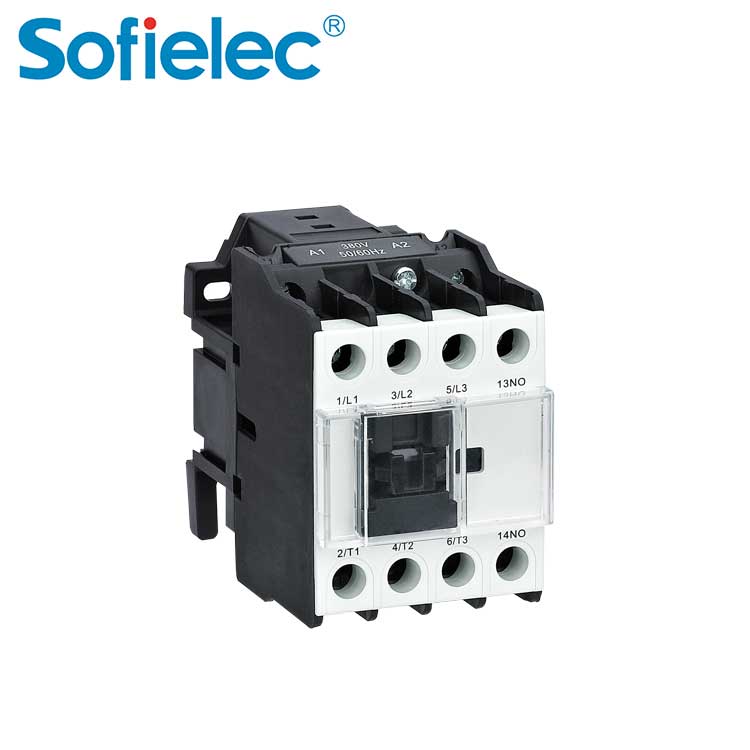

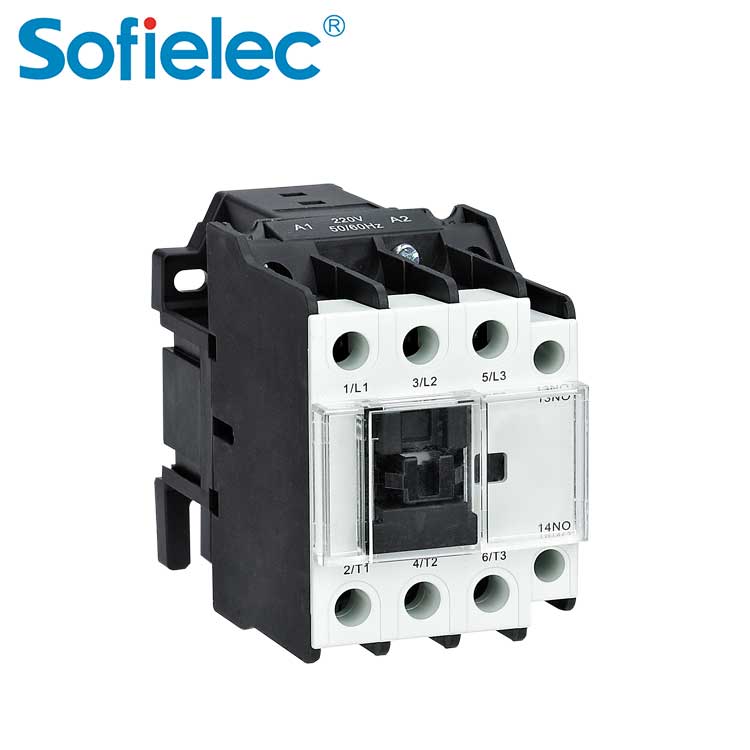

1, 3, 5 están conectados a la fuente de alimentación trifásica (parte del circuito principal).

2, 4, 6 están conectados a motores trifásicos

A1 y A2 son las bobinas del contactor, conectadas al circuito de control. Al controlar las bobinas (A1, A2) del contactor, se controla el motor del circuito (control pequeño, control grande).

13 y 14 representan los contactos auxiliares del contactor. NA significa normalmente abierto, es decir, se desconectan cuando no hay electricidad y se cierran al conectarla. Se ubica en el circuito de control para autobloqueo (en paralelo al botón de arranque) y así lograr un funcionamiento continuo.
Primero, las tres fases de la fuente de alimentación se conectan respectivamente a los contactos principales L1, L2 y L3 del contactor, y luego se conectan tres cables desde T1, T2 y T3 del contactor a los tres terminales del motor. El circuito principal se muestra arriba.

Circuito de control: conduce una línea desde L1 hasta el botón de parada (el botón de parada normalmente está cerrado, el botón de inicio normalmente está abierto, ¡deberías saber esto!) Desde el botón de parada, conecta un extremo del botón de inicio y un extremo del contacto auxiliar del contactor, luego conecta el otro extremo del contacto auxiliar desde el otro extremo del botón de inicio (esta parte también es autoblocante), el cable de este extremo está conectado a la bobina A1 y la salida de la bobina A2 está conectada a L2 o L3.
