El significado y principio de funcionamiento del RCCB, y algunos puntos que conviene saber

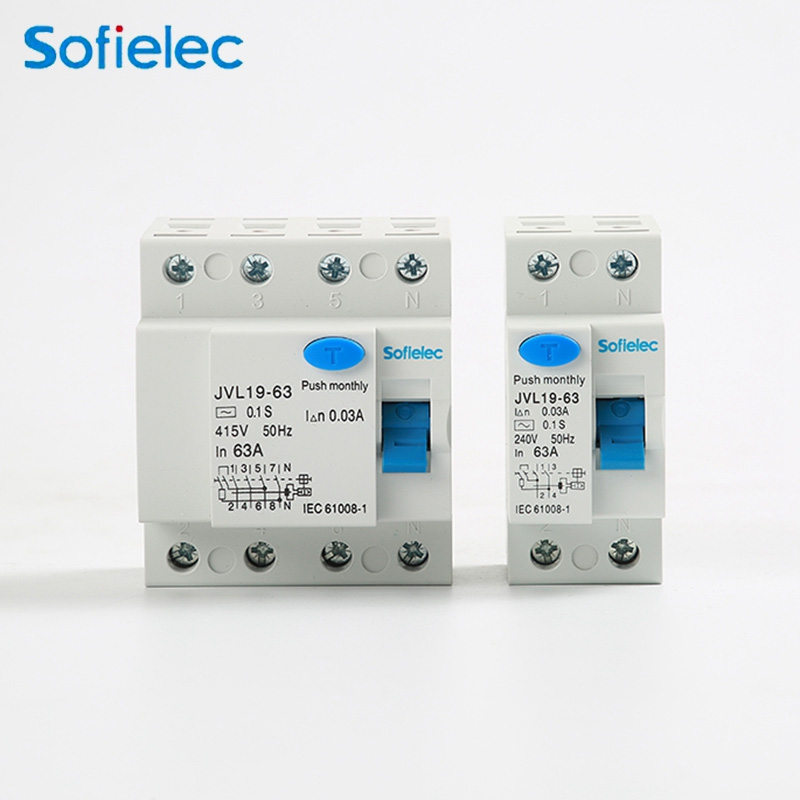

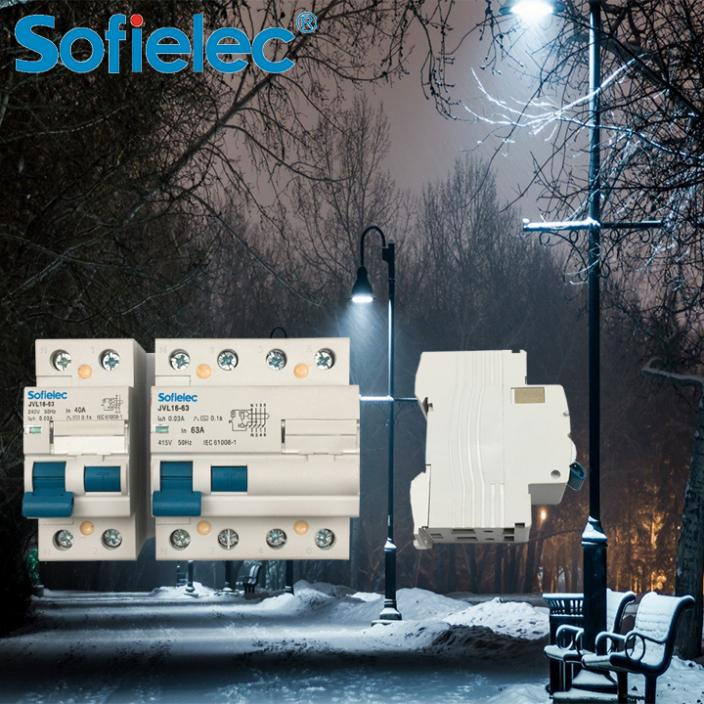

Principio de funcionamiento del interruptor diferencial (RCCB)

El interruptor diferencial, como su nombre indica, es un dispositivo eléctrico que protege contra fugas. Cuando la corriente en la fuente de alimentación supera el valor máximo predefinido, el interruptor diferencial se desconecta automáticamente, lo que contribuye a proteger la fuente de alimentación y a evitar accidentes innecesarios. En el diagrama de cableado de un interruptor diferencial (RCCB) , si hay un cable neutro o un cable con corriente, y no hay fugas, la dirección del cable con corriente y el neutro es opuesta y la corriente es igual. En caso de fuga, se genera una fuerza magnética y la corriente es desigual, lo que desconecta el interruptor diferencial y proporciona protección.

La función del interruptor de corriente residual

La función principal de un interruptor diferencial es cortar inmediatamente el suministro eléctrico en caso de fuga o descarga eléctrica, garantizando así la seguridad de las personas y previniendo accidentes por descarga eléctrica. Además, algunos diagramas de cableado de interruptores diferenciales incluyen otros dispositivos que les permiten realizar funciones tanto de cortocircuito como de sobrecarga.

La estructura principal de los interruptores automáticos de corriente residual

Los protectores contra fugas ofrecen una alta sensibilidad y una rápida respuesta ante descargas eléctricas y protección contra fugas, lo que no se puede comparar con otros dispositivos de protección como fusibles e interruptores automáticos. Cuando los interruptores automáticos y los fusibles funcionan con normalidad, necesitan pasar la corriente de carga, y sus valores de protección de acción deben ajustarse para evitar superar la corriente de carga normal. Por lo tanto, su función principal es cortar las fallas de cortocircuito entre fases en el sistema (algunos interruptores automáticos también cuentan con funciones de protección contra sobrecarga). El dispositivo de protección de corriente residual utiliza la corriente residual del sistema para reaccionar y actuar. Durante el funcionamiento normal, la corriente residual del sistema es casi cero, por lo que su valor de ajuste de acción puede ser muy pequeño (normalmente nivel mA). Cuando el sistema sufre una descarga eléctrica o se carga la carcasa del equipo, se produce una corriente residual elevada. El dispositivo de protección de corriente residual actúa de forma fiable y corta el suministro eléctrico detectando y procesando esta corriente residual.

Preocupaciones de los clientes respecto a los interruptores de corriente residual

（1）Cuáles son los significados de las fugas tipo A, tipo B y tipo AC?

Qué significan los interruptores automáticos de fuga de tipo A, tipo B y tipo CA (transformador de corriente con interruptor de protección contra fugas ZT) y cuáles son sus diferencias en sus aplicaciones funcionales? Qué significan los interruptores automáticos de fuga de tipo A, tipo B y tipo CA (transformador de corriente con interruptor de protección contra fugas) y cuáles son sus diferencias en sus aplicaciones funcionales? La principal diferencia entre el protector de fuga de tipo A y el protector de fuga de tipo CA es que el de tipo CA solo protege contra fugas de CA y no actúa sobre fugas pulsantes de CC, por lo que no ofrece protección. El tipo A no solo protege contra fugas de CA, sino también contra fugas pulsantes de CC. Por lo tanto, el tipo A ofrece una protección contra fugas más completa y segura que el tipo CA.

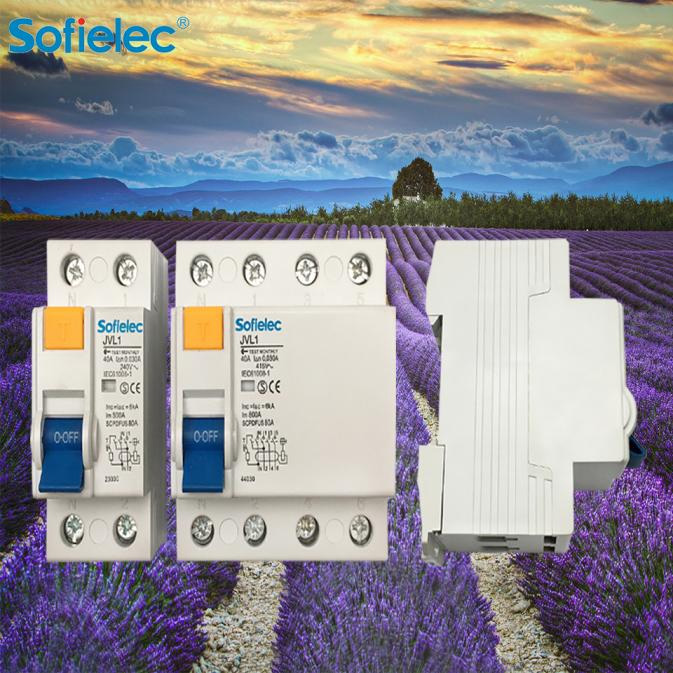

(2) Existen interruptores automáticos de caja plástica con protección contra fugas, tanto 4P como 3P+N. Cuáles son sus diferencias y cuáles son sus aplicaciones?

4P significa que los cables cero se desconectan juntos cuando se corta, mientras que 3P+N significa que solo se desconectan tres cables activos y los cables cero se desconectan continuamente cuando se corta.

P: El significado de Polo es extremo. La estructura interna es: 4P es una ruptura de 4 polos y 3P es una ruptura de 3 polos (tres cables).

Este artículo le explicará el principio de funcionamiento, la función y la estructura principal del interruptor diferencial (RCCB) y resolverá las dudas de los clientes sobre este tipo de interruptores, como por ejemplo, qué significan fugas de tipo A, tipo B y tipo CA. Existen dos tipos de interruptores diferenciales en caja moldeada: 4P y 3P+N. Cuáles son las diferencias entre ellos y cuáles son sus aplicaciones?
