Precauciones para el principio de funcionamiento de los interruptores automáticos de caja moldeada

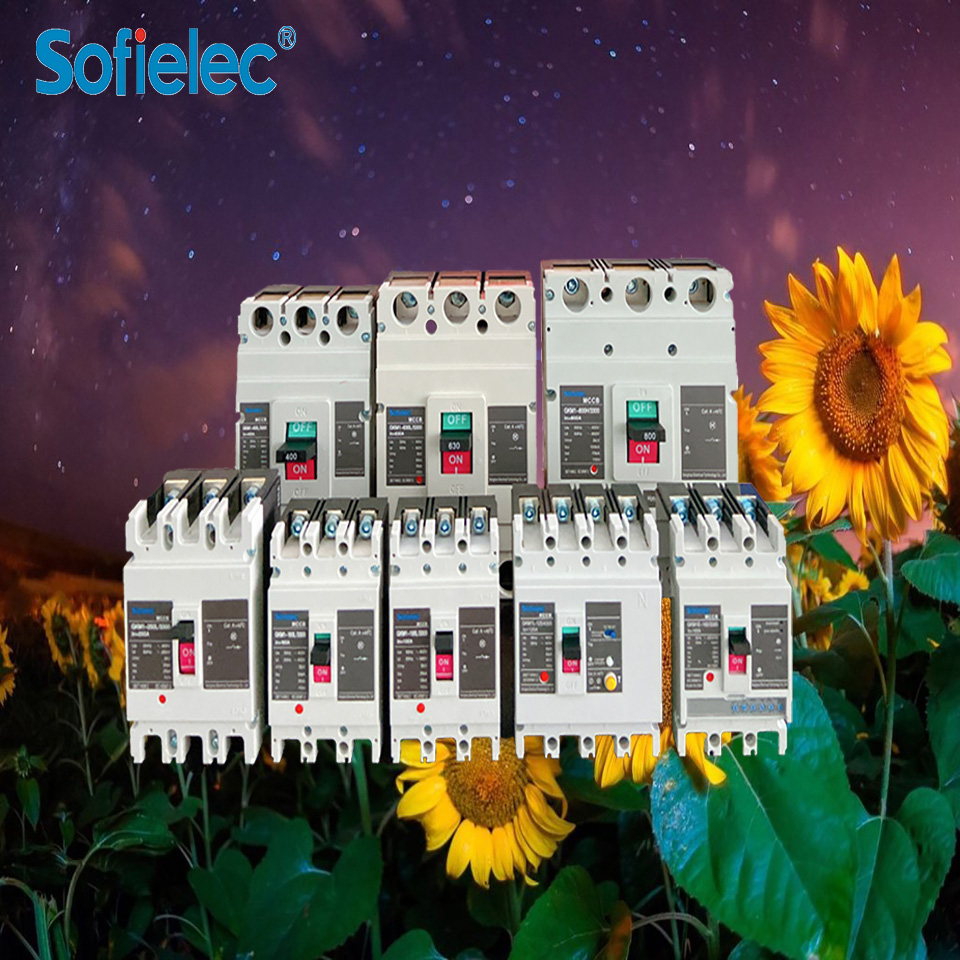

El interruptor automático de caja moldeada (MCCB) es un dispositivo de protección ampliamente utilizado en sistemas eléctricos. Cuenta con múltiples funciones, como protección automática, control manual y detección de interruptores, lo que permite cortar el suministro eléctrico de forma oportuna en caso de sobrecarga, cortocircuito o falla sísmica en el circuito, garantizando así la seguridad de los equipos y las personas.

Principio de funcionamiento de los interruptores automáticos de caja moldeada

El interruptor automático de caja moldeada incorpora un contacto de liberación de calor. Cuando la corriente supera el valor nominal, el contacto se calienta, lo que disminuye la fuerza del resorte y, finalmente, provoca que el contacto se separe y corte la alimentación.

Escenarios de aplicación de los interruptores automáticos de caja moldeada

Los disyuntores de caja moldeada (MCCB) son adecuados para la protección de líneas eléctricas de CA y equipos terminales en sistemas eléctricos domésticos, comerciales e industriales, como cajas de distribución, aires acondicionados, equipos de iluminación, motores, etc. Además, los disyuntores de caja moldeada también se pueden utilizar para la protección de circuitos en entornos de alta temperatura, húmedos y explosivos.

Puntos clave para la selección de interruptores automáticos de caja moldeada (MCCB)

Al seleccionar un interruptor automático de caja moldeada, es necesario considerar factores como la tensión nominal, la corriente nominal y la capacidad de conducción de corriente de cortocircuito, y determinar las especificaciones y modelos adecuados según los escenarios y requisitos específicos de la aplicación. Además, al utilizar interruptores automáticos de caja moldeada, también se debe prestar atención a la posición y el método de instalación para garantizar un funcionamiento fiable y seguro.

Cinco parámetros importantes a tener en cuenta al seleccionar interruptores automáticos de caja moldeada

1. Nivel de la carcasa del disyuntor

La corriente nominal del marco del interruptor automático se refiere a la corriente nominal del relé máximo que se puede instalar en un marco y una carcasa de plástico del mismo tamaño básico.

La corriente nominal de un disyuntor se refiere a la corriente que el dispositivo de liberación del disyuntor puede atravesar durante un tiempo prolongado, también conocida como corriente nominal del dispositivo de liberación del disyuntor.

Existen varias corrientes nominales en la misma serie para el mismo nivel de bastidor, así como varias corrientes nominales en el mismo nivel de bastidor. Por ejemplo, en la serie DZ20, existen corrientes nominales de 100, 225, 400, 630, 800, 1250 y otros niveles de bastidor, mientras que en la serie de 100, existen corrientes nominales de 16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A, 80 A y 100 A. La corriente nominal del nivel de bastidor de 225 A incluye 100 A, 125 A, 160 A, 180 A, 200 A y 225 A. Tanto el nivel de carcasa DZ20-100 como el DZ20-225 tienen una corriente nominal de 100 A, pero el volumen, la forma y la capacidad de corte del interruptor son diferentes. Por lo tanto, al seleccionar, se debe completar el número de modelo, que corresponde a la corriente nominal del interruptor dentro del nivel de carcasa específico. La clasificación de corriente nominal se selecciona con base en un coeficiente de prioridad de (1,25): por un lado, cumple con los requisitos de la corriente nominal máxima del circuito y los componentes eléctricos; por otro lado, se realiza para la estandarización, con el fin de optimizar el uso de los cables y la eficiencia de procesamiento. Por lo tanto, los niveles especificados son: 3 (6), 8, 10, 12,5, 16, 20, 25, 32, 40, 50, 63, 80100, 125, 160, 200, 250, 315, 400A, etc. Debido a esta regulación, cuando la carga calculada de la línea es 90A, solo se puede seleccionar la especificación 100A, lo que afecta en cierta medida su rendimiento de protección.

2. Tensión de aislamiento nominal

La tensión nominal de aislamiento es el valor de tensión utilizado para el diseño de interruptores automáticos, y la distancia de aislamiento y la línea de fuga deben determinarse con base en este valor. Algunos interruptores automáticos no especifican la tensión nominal de aislamiento, por lo que el valor máximo de la tensión nominal de trabajo debe considerarse como la tensión nominal de aislamiento. En cualquier caso, la tensión nominal de trabajo máxima no debe superar la tensión nominal de aislamiento. La tensión nominal de aislamiento y la tensión de prueba a frecuencia industrial del interruptor automático se muestran en la Tabla 1.

La tensión nominal de trabajo se refiere al valor de la tensión relacionado con la capacidad de cierre y corte, y la categoría de uso. La tensión nominal de trabajo de los interruptores automáticos de caja moldeada es generalmente de 50 Hz y 380 V, aunque también existen de 50 Hz y 600 V. Los interruptores automáticos de caja moldeada (MCCB) con una tensión nominal de trabajo de 380 V y 50 Hz no pueden utilizarse con tensiones de alimentación de 660 V o 1140 V.

La tensión nominal de la fuente de alimentación de control es la tensión cuando el interruptor automático de caja moldeada está equipado con un disparador shunt y accesorios de mecanismo eléctrico. Existen dos tipos de tensión: CA y CC. Al seleccionar, asegúrese de especificar CA o CC.

3. Capacidad nominal máxima de interrupción en cortocircuito

La capacidad nominal de corte en cortocircuito se refiere a la capacidad de corte en condiciones específicas. Tras el procedimiento de prueba prescrito, el interruptor automático continuará transportando su corriente nominal sin necesidad de considerarla.

La capacidad nominal de corte en cortocircuito se refiere a la capacidad de corte en condiciones específicas. Tras realizar el procedimiento de prueba prescrito, es necesario considerar que el interruptor automático continúa transportando su corriente nominal.

4. Función de fijación

Como complemento a la función de los interruptores automáticos, los accesorios añaden medios de control y amplían las funciones de protección. Forman parte integral de los interruptores automáticos e incluyen principalmente contactos auxiliares, contactos de alarma, disparadores de derivación, disparadores de mínima tensión, mecanismos de operación eléctrica, manetas de operación giratorias externas y otros accesorios.

1) El contacto auxiliar se utiliza principalmente para indicar el estado de apertura y cierre de los interruptores automáticos, pero no indica si hay disparo por falla. Está conectado al circuito de control del interruptor automático. La corriente nominal del marco del interruptor automático en caja moldeada es de 100 V, lo que corresponde a un contacto de conversión de un solo punto de ruptura. Los contactos de 225 V y superiores son de tipo puente, y la corriente de calentamiento acordada es de 3 A. La corriente nominal del marco de la carcasa es de 400 V y superior, y puede equiparse con dos contactos normalmente abiertos y dos normalmente cerrados. La corriente de calentamiento acordada es de 6 A.

2) Los contactos de alarma se utilizan principalmente para dispararse libremente en caso de sobrecarga, cortocircuito o subtensión en la carga de los interruptores automáticos. La corriente de trabajo del contacto de alarma es de 380 V CA (0,3 A) o 220 V CC (0,15 A), generalmente sin superar 1 A, mientras que la corriente de calentamiento puede estar entre 1 y 2,5 A.

3) Un disparador de derivación es un accesorio que se puede operar remotamente para abrir el circuito. Su voltaje es independiente del voltaje del circuito principal. El disparador de derivación funciona en modo de corto plazo y la bobina no debe energizarse por más de un segundo, ya que de lo contrario se quemará. Para evitar que la bobina se queme, se conecta un microinterruptor en serie a la bobina del disparador de derivación del interruptor automático de caja moldeada. Al activarse el disparador de derivación, la armadura se atrae y el microinterruptor cambia del estado normalmente cerrado al estado normalmente abierto. Debido a que se corta la alimentación del disparador de derivación, incluso al presionar el botón manualmente, la bobina de derivación deja de estar activa. Para evitar que la bobina se queme, al volver a cerrar el interruptor automático, el microinterruptor vuelve a la posición normalmente cerrado. El disparador de derivación cuenta con múltiples voltajes de control y diferentes frecuencias de alimentación, que se pueden seleccionar para diferentes situaciones y fuentes de alimentación.

4) El disparador de mínima tensión se utiliza como protección de tensión a largo plazo para circuitos y equipos eléctricos. Durante su uso, la bobina del disparador de mínima tensión se conecta a la fuente de alimentación del interruptor automático. El interruptor automático solo se cierra tras la activación del disparador de mínima tensión; de lo contrario, no se cierra. El usuario debe confirmar que la tensión de trabajo del circuito y del disparador de mínima tensión sea constante. El rango de trabajo de mínima tensión es del 70 % al 35 % Un. El disparador de mínima tensión también ofrece múltiples tensiones nominales de funcionamiento y diferentes frecuencias de alimentación, que pueden seleccionarse para diferentes situaciones y fuentes de alimentación.

5) El mecanismo de operación eléctrico se utiliza para el control automático de interruptores automáticos y para el cierre y la apertura a distancia. Existen dos tipos de mecanismos de operación: eléctricos y electromagnéticos. Los eléctricos son accionados por motores eléctricos y generalmente son adecuados para interruptores automáticos con una corriente nominal de 400 A o superior en la carcasa, mientras que los electromagnéticos son adecuados para interruptores automáticos con una corriente nominal de 225 A o inferior en la carcasa.

5. Distancia del arco de vuelo

Cuando un interruptor automático interrumpe una corriente de cortocircuito elevada, se genera un arco eléctrico al separarse los contactos móviles y estacionarios, y una parte del arco o gas ionizado se proyecta desde la boquilla de arco en el extremo de la fuente de alimentación del interruptor. El arco eléctrico en sí mismo genera una corriente elevada, que puede provocar fácilmente cortocircuitos entre fases y cortocircuitos a tierra entre cuerpos conductores expuestos y entre cuerpos cargados expuestos y tierra (la carcasa metálica del equipo está conectada a tierra). Para garantizar la seguridad, los usuarios deben dejar una distancia de seguridad según las muestras de producto proporcionadas por el fabricante o los datos del manual de usuario. Si la altura de la caja o armario de distribución no es suficiente, se pueden seleccionar productos con una distancia de arco pequeña o nula para garantizar la seguridad eléctrica.
