Cuál es el papel de un fusible?

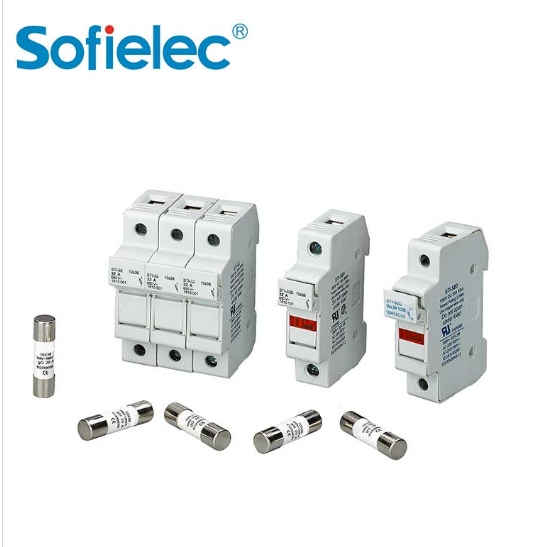

Qué es un fusible?

Un fusible es un dispositivo eléctrico que, cuando la corriente supera un valor especificado, utiliza su propio calor para fundir el metal fundido y desconectar el circuito. Un fusible es un dispositivo que, tras superar la corriente un valor especificado durante un tiempo, funde el metal fundido, provocando así la desconexión del circuito. Un protector de corriente fabricado con este principio. Los fusibles se utilizan ampliamente en sistemas de distribución de alta y baja tensión, sistemas de control y equipos eléctricos. Como protectores contra cortocircuitos y sobrecorrientes, son uno de los dispositivos de protección más utilizados.

principio operativo

Dispositivo eléctrico que utiliza un conductor metálico como material fundido en serie en un circuito. Cuando una corriente de sobrecarga o cortocircuito atraviesa el material fundido, este se funde debido a su propio calentamiento, interrumpiendo así el circuito. Los fusibles tienen una estructura sencilla y son fáciles de usar. Se utilizan ampliamente como dispositivos de protección en sistemas eléctricos, diversos equipos eléctricos y electrodomésticos.

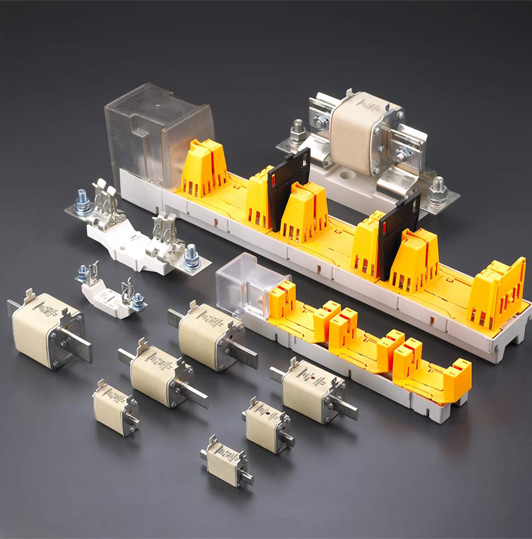

La diferencia entre fusibles y disyuntores:

La similitud radica en que ambos ofrecen protección contra cortocircuitos. El principio de un fusible consiste en utilizar la corriente que fluye por el conductor para calentarlo. Tras alcanzar el punto de fusión, este se funde, por lo que desconectar el circuito protege los aparatos y circuitos eléctricos de quemaduras. Al acumularse calor, también se puede lograr protección contra sobrecargas. Una vez que el material fundido se funde, es necesario reemplazarlo.

Un disyuntor también puede proteger los circuitos contra cortocircuitos y sobrecargas, pero el principio es diferente. Protege contra cortocircuitos mediante el efecto magnético de la corriente (liberación electromagnética) y contra sobrecargas mediante el efecto térmico de la corriente (no se funde, por lo que no es necesario reemplazar componentes). En la práctica, cuando la carga eléctrica del circuito se aproxima a la carga del fusible utilizado durante un tiempo prolongado, este se calienta gradualmente hasta fundirse. Como se mencionó anteriormente, la fusión de un fusible es el resultado de la acción combinada de la corriente y el tiempo para proteger el circuito, y se produce una sola vez. Un disyuntor es un dispositivo que se abre automáticamente cuando la corriente del circuito aumenta repentinamente y supera su carga. Proporciona protección ante un aumento instantáneo de la corriente en el circuito, como cuando se produce una fuga importante, un cortocircuito o una corriente instantánea alta. Una vez identificada la causa, el interruptor puede cerrarse y seguir utilizándose. Como se mencionó anteriormente, la fusión de un fusible es el resultado de la acción combinada de la corriente y el tiempo, mientras que un disyuntor se dispara en cuanto la corriente supera su valor establecido, y el efecto del tiempo puede prácticamente ignorarse. Los disyuntores son componentes comunes en la distribución de baja tensión. También existen algunos lugares donde los fusibles son adecuados.

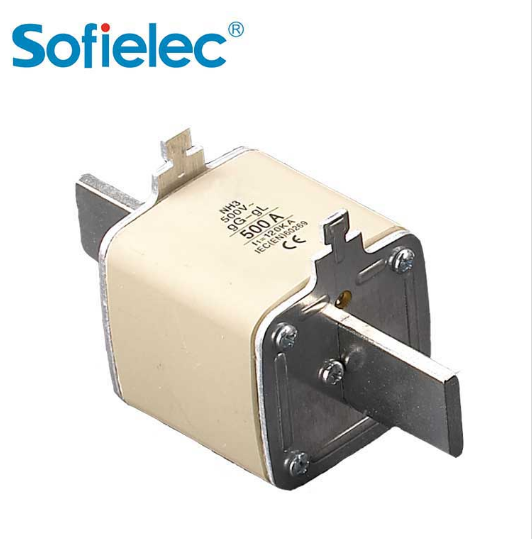

Características estructurales

La corriente nominal del material fundido no es igual a la corriente nominal del fusible. Esta corriente se selecciona en función de la corriente de carga del equipo protegido. La corriente nominal del fusible debe ser mayor que la corriente nominal del material fundido y debe determinarse en conjunto con el aparato eléctrico principal.

El fusible consta principalmente de tres partes: la masa fundida, la carcasa y el soporte, siendo la masa fundida el componente clave que controla las características de fusión. El material, el tamaño y la forma de la masa fundida determinan las características de fusión. Los materiales fundidos se dividen en dos categorías: de bajo punto de fusión y de alto punto de fusión. Los materiales de bajo punto de fusión, como el plomo y las aleaciones de plomo, tienen un punto de fusión bajo y son propensos a fundirse. Debido a su alta resistividad eléctrica, la sección transversal del material fundido es mayor y se genera más vapor metálico durante la fusión. Solo son adecuados para fusibles con baja capacidad de ruptura. Los materiales de alto punto de fusión, como el cobre y la plata, tienen un punto de fusión alto y no son fáciles de fundir. Sin embargo, debido a su baja resistividad eléctrica, pueden fabricarse en secciones transversales más pequeñas que las masas fundidas de bajo punto de fusión. Producen menos vapor metálico durante la fusión y son adecuados para fusibles con alta capacidad de ruptura. La forma de la masa fundida se puede dividir en dos tipos: filamentosa y en forma de tira. Cambiar la forma de la sección transversal variable puede alterar significativamente las características de fusión del fusible. Los fusibles tienen diversas curvas características de fusión, adecuadas para las necesidades de distintos tipos de objetos protegidos.
