La estructura y el principio del MCB

Los microinterruptores son los componentes eléctricos básicos más comunes en ingeniería, equipos y hogares. Este artículo presentará los principios, parámetros y criterios de selección de los microinterruptores.

La estructura y el principio del MCB

1. Estructura:

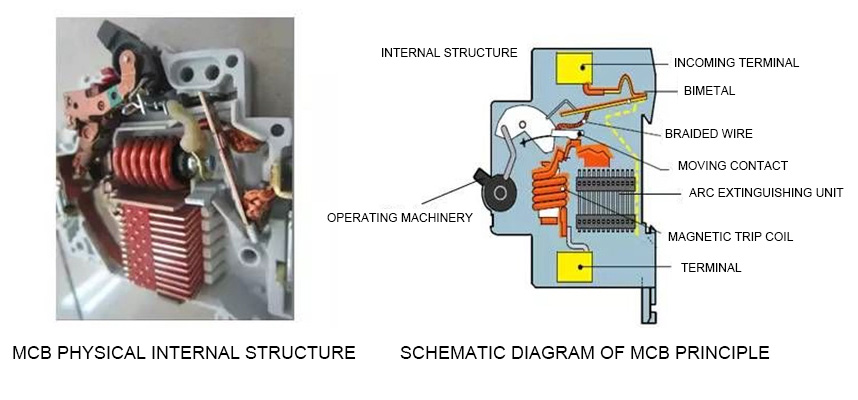

En la Figura 1 se puede observar claramente que la estructura del microinterruptor no es compleja. Comparado con el diagrama esquemático de la Figura 2, se observa que el microinterruptor se compone principalmente del mecanismo de operación, terminales de entrada y salida, contactos, bobinas de disparo magnético y bimetal de disparo térmico. Está compuesto por seis partes, como el chip y la unidad de extinción de arco.

2. Principio de funcionamiento del MCB:

Las dos funciones más básicas del microinterruptor son el disparo por cortocircuito y el disparo por sobrecarga.

(1) El disparo magnético es un método que utiliza el campo magnético generado por la bobina de disparo para atraer la armadura y activar el mecanismo de disparo. El disparo magnético puede interrumpir la línea instantáneamente, por lo que se utiliza para la protección contra cortocircuitos.

(2) El disparo térmico es un método en el que la lámina bimetálica se deforma por el calor generado por la corriente de sobrecarga para activar el mecanismo de disparo. Debido a la baja velocidad de deformación de la lámina metálica, solo se utiliza para protección contra sobrecargas de larga duración.

Selección
En aplicaciones prácticas, la selección de microcortes no solo puede considerar la tensión y la corriente nominales, y al mismo tiempo, es necesario considerar exhaustivamente otros indicadores de rendimiento para determinar la selección en función de las condiciones de trabajo específicas.

1. Capacidad máxima de corte en cortocircuito y capacidad operativa de corte en cortocircuito

La capacidad de corte en cortocircuito se divide en capacidad de corte en cortocircuito máxima y capacidad de corte en cortocircuito de funcionamiento:

(1) Capacidad máxima de corte de cortocircuito ICU: de acuerdo con las condiciones especificadas en los procedimientos de prueba prescritos, excluyendo la capacidad de corte del disyuntor para continuar transportando su capacidad de corriente nominal, en lenguaje sencillo, significa que este disyuntor tiene una falla de cortocircuito cuando está en uso. Puede cortar la corriente de cortocircuito máxima esperada sin causar daños al circuito y proteger el circuito, pero esta microinterrupción está dañada o quemada y ya no se puede utilizar.

(2) Capacidad de corte en cortocircuito (ICS) en funcionamiento: Según las condiciones especificadas en los procedimientos de prueba prescritos, incluida la capacidad de corte del interruptor automático para mantener su capacidad de corriente nominal, en términos sencillos, significa que, cuando el interruptor automático está en uso, la línea presenta una falla de cortocircuito. No puede cortar más de un cierto porcentaje de la corriente máxima de cortocircuito esperada sin causar daños a la línea. La línea está protegida y el interruptor automático puede seguir utilizándose sin sufrir daños.

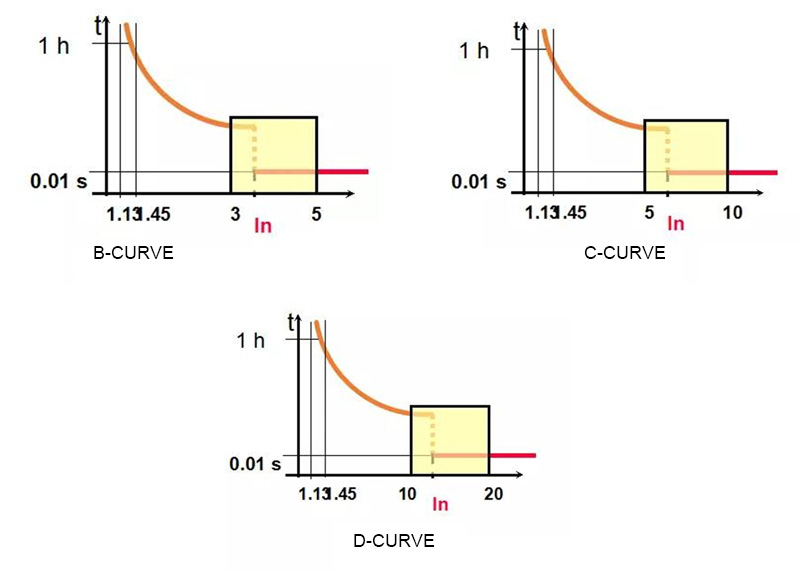

2.Curva de disparo

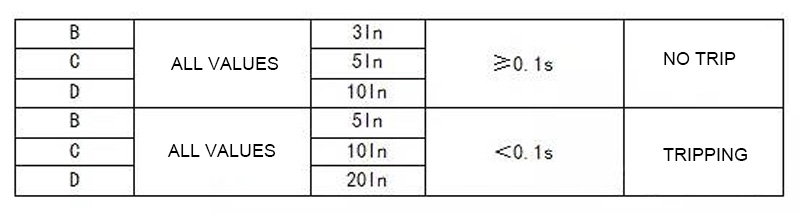

1) La corriente de disparo de la unidad de disparo tipo B es > 3In~5In, lo que significa que cuando la corriente instantánea es tres veces la corriente nominal, el producto que utiliza este tipo de unidad de disparo no debe operar en ≥0,1 s. A 5In, la acción del 100 % debe realizarse en <0,1 s. Es posible ajustar la corriente de acción instantánea entre 3In~5In, pero la premisa es asegurar que el 100 % no se produzca un mal funcionamiento a 3In. Esto ajusta la corriente entre 3In~5In; si se utiliza, por supuesto, la corriente de prueba de 5In actuará al 100 %.

La corriente de disparo del disparador tipo C es >5In~10In, y la del disparador tipo D es >10In~20In. Sus significados se pueden deducir por analogía con el disparador tipo B.

(2) El ámbito de aplicación de los productos con liberaciones instantáneas de tipo B, C y D:

Tipo B: La corriente de la unidad de disparo es de 3 In a 5 In, una característica estándar que se utiliza en circuitos de enchufes de edificios residenciales y edificios especiales. El tipo B no es común en aplicaciones prácticas.

Tipo C: La corriente de la unidad de disparo es de 5In~10In, que se utiliza preferiblemente para conectar equipos eléctricos de alta corriente, como iluminación y motores, y es especialmente adecuada para lugares domésticos.

Tipo D: La corriente de la unidad de disparo es de 10In~20In, lo que es adecuado para equipos eléctricos que generan pulsos, como transformadores, soldadores eléctricos, válvulas solenoides, condensadores y protección de energía.
