El principio de funcionamiento y la aplicación del contactor de CA

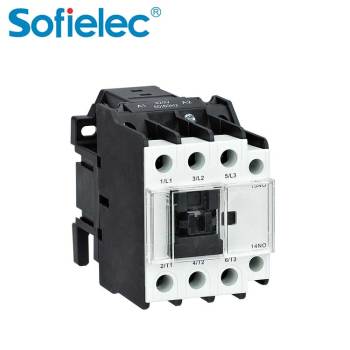

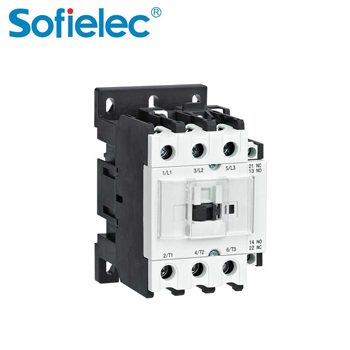

El contactor de CA es un elemento de control intermedio compuesto por contactos principales móviles y estáticos, cubierta de extinción de arco, núcleos de hierro móviles y estáticos, contactos auxiliares y carcasa de soporte. Adopta tres métodos de extinción de arco: extinción de arco puntual de doble fractura, extinción de arco por rendija longitudinal y extinción de arco por placa de rejilla. Su ventaja es que el circuito puede activarse y desactivarse con frecuencia, y la alta corriente puede controlarse con una corriente pequeña. La combinación con el relé térmico también puede desempeñar un papel importante en la protección contra sobrecargas de los equipos de carga. Los contactores generales están equipados con dispositivos de extinción de arco siempre que la capacidad sea superior a 10 A.

principio de funcionamiento

Al energizar la bobina del contactor, la corriente generada genera un campo magnético. Este campo magnético genera una fuerza electromagnética estática en el núcleo de hierro, que atrae el núcleo de hierro móvil y activa el contactor de CA. El contacto normalmente cerrado se desconecta y el contacto normalmente abierto se cierra. Al desenergizar la bobina, la fuerza de atracción electromagnética desaparece y la armadura se libera por acción del resorte de liberación para restablecer el contacto. El contacto normalmente abierto se desconecta y el contacto normalmente cerrado se cierra.

Solicitud

Los contactores de CA se utilizan ampliamente en circuitos de control y de corte de potencia. El contactor de CA utiliza el contacto principal para abrir y cerrar el circuito, y el contacto auxiliar para ejecutar la orden de control.
El contacto principal generalmente solo tiene un contacto normalmente abierto, mientras que los contactos auxiliares suelen tener dos pares de contactos con funciones normalmente abiertas y normalmente cerradas. Los contactores pequeños se utilizan a menudo como relés intermedios para cooperar con el circuito principal.
Los contactos del contactor de CA están hechos de aleación de plata y tungsteno, que tiene buena conductividad eléctrica y resistencia a la ablación a altas temperaturas.
La potencia de acción del contactor de CA proviene de un electroimán de CA. Este electroimán está compuesto por dos láminas delgadas de acero al silicio, una de las cuales es fija y tiene una bobina sobre ella. Existe una variedad de voltajes de operación para elegir. Para estabilizar la fuerza magnética, se añade un anillo de cortocircuito a la superficie de succión del núcleo de hierro. Cuando el contactor de CA pierde potencia, se reinicia mediante un resorte. La otra mitad es el núcleo de hierro móvil, cuya estructura es la misma que la del núcleo de hierro fijo, y se utiliza para accionar la apertura y el cierre del contacto principal y el contacto auxiliar. El contactor de más de 20 amperios está equipado con una cubierta de extinción de arco, que utiliza la fuerza electromagnética generada al desconectar el circuito para romper rápidamente el arco y proteger el contacto.
